Sabit Step Motor
>
|
|
| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | B20SHD4353-C38L |

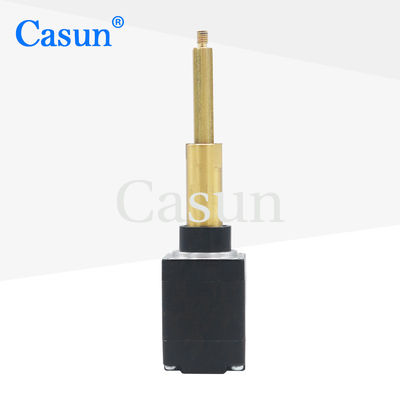

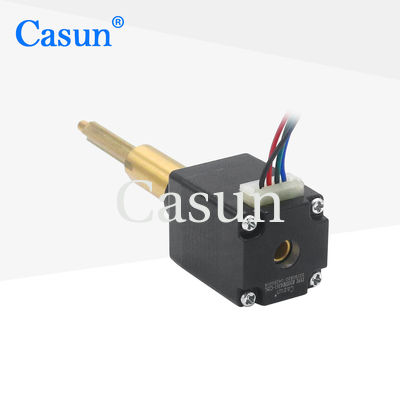

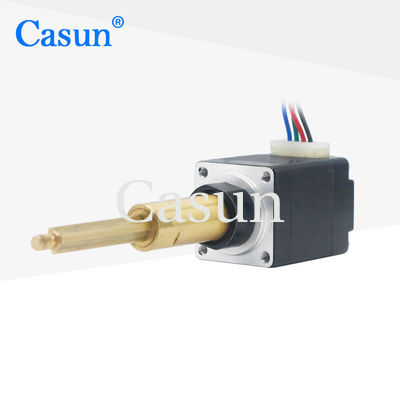

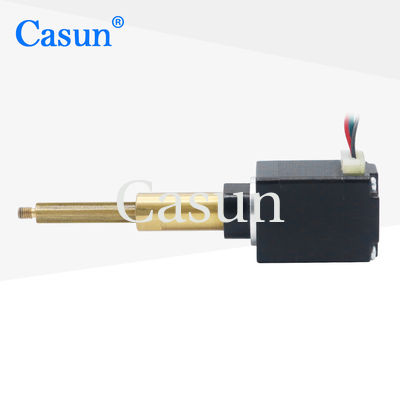

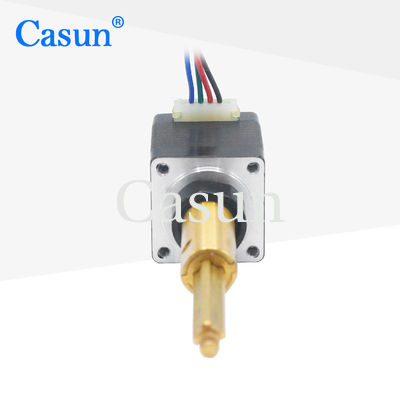

20 mm Hibrit Step Motor Serisi, çeşitli boyutlarda güçlü tutma torku sunar.
Titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Bir temel sürüm seçin veya kendi özelleştirilmiş yapılandırmanızı isteyin.
Özellikler:
|
adım melek
|
1,8 ° |
|
Çerçeve Boyutu
|
20 mm |
|
Faz Sayısı
|
2 Faz |
|
Anma akımı
|
0,24 bir |
|
Kısa İtme
|
0,5 kg |
|
Rezistans
|
22 Om |
|
İndüktans
|
6.0mH |
|
Rotor ataleti
|
2 g-cm² |
|
motor ağırlığı
|
0,1 kilo |
|
Kurşun vida
|
Tr3.5X4 |
|
Bağlantı
|
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Şaft Radyal Oynatma:0.02Maks.(450g-yük)
Şaft Eksenel Oynatma:0.08Maks.(450g-yük)
Maks.radyal kuvvet:28N (flanştan 20mm)
Maks.eksenel kuvvet):10N
| Modeli | Tutma Torku | Step Açı | Uzunluk | Şaft Tipi | Anma akımı |
| 35SHD0307-20 | 80mN.m | 1.8° | 20mm | Yuvarlak Şaft 20mm |
0.4A |
| 35SHD0001-20 | 100mN.m | 1.8° | 26mm | Yuvarlak Şaft 20mm |
0.4A |
| 35SHD0102-20B | 150mN.m | 1.8° | 34mm | D Mil-20mm | 0,75A |
| 35SHD0801-20B | 280mN.m | 1.8° | 40mm | D Mil-20mm | 0,5A |
| Motor Uzunluğu | Stoke | Boyut | Boyut | ||
| 27,5 mm | 25,4 mm | 27,5 mm | 17,2 mm Maks | ||
| 31,8 mm | 33,9 mm | 22 mm Maks | |||
| 38,1 mm | 40,2 mm | 28 mm Maks | |||
