Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROSH,ISO |
Model numarası | 42SHD0034-81NP |

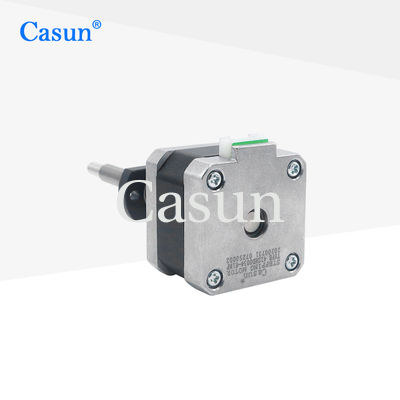

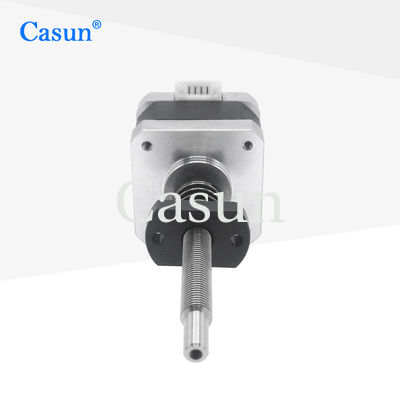

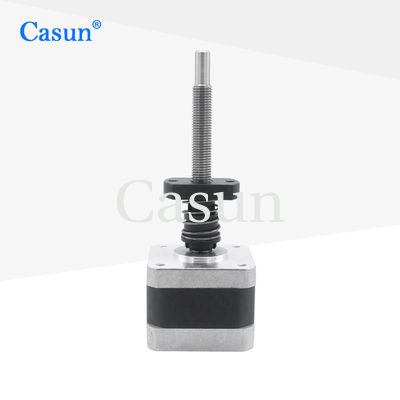

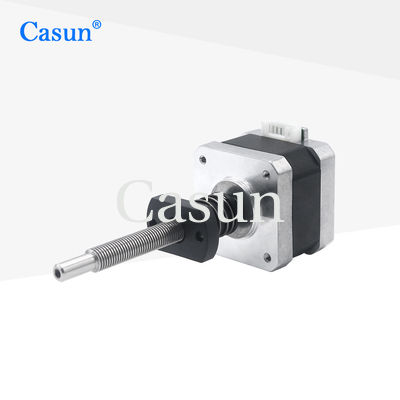

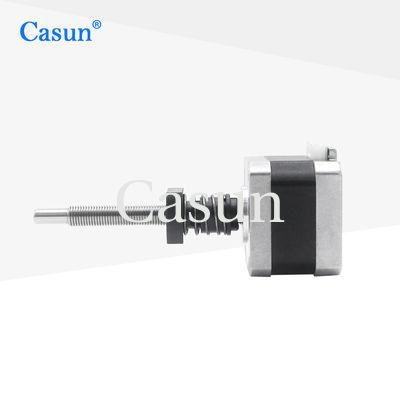

42 mm harici tahrikli vidalı motorun vidalı tahrik yapısı, yüksek tork ve kararlılık gerektiren uygulamalar için uygun olan daha fazla tork üretebilir.
Vidalı tahrik yapısı, durduğunda motorun ters dönüşünü azaltabilir, bu da kontrol doğruluğunu ve güvenilirliğini artırabilir.
Özellikler:
adım melek
|
1,8 ° |
Çerçeve Boyutu
|
42 mm |
Faz Sayısı
|
2 Faz |
Anma akımı
|
1.28A |
Tutma Torku
|
300 mN.m |
Rezistans
|
5.0 saat |
İndüktans
|
6,2 mH |
Rotor ataleti
|
38 g-cm² |
motor ağırlığı
|
0,22 kilo |
Kurşun vida
|
Tr8X1 |
Bağlantı
|
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Şaft Radyal Oynatma:0.02Maks.(450g-yük)
Şaft Eksenel Oynatma:0.08Maks.(450g-yük)
Maks.radyal kuvvet:28N (flanştan 20mm)
Maks.eksenel kuvvet):10N
Modeli | Tutma Torku | Adım Açısı | Motor Uzunluğu | Şaft Tipi | Anma akımı |
42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
Vücut uzunluğu | Vida Çapı | Saha | Vida Uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
