Yakın Döngü Step Motor
>
|
| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROSH,ISO |
| Model numarası | 42SHD4806-24BQH |

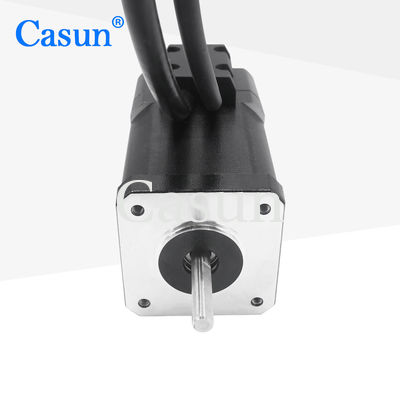

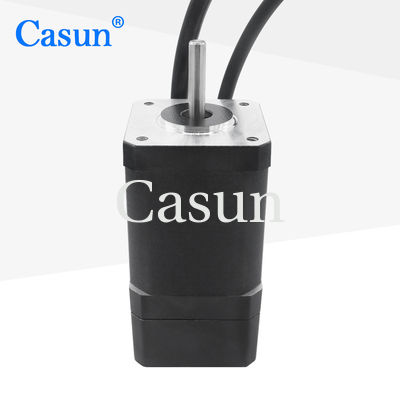

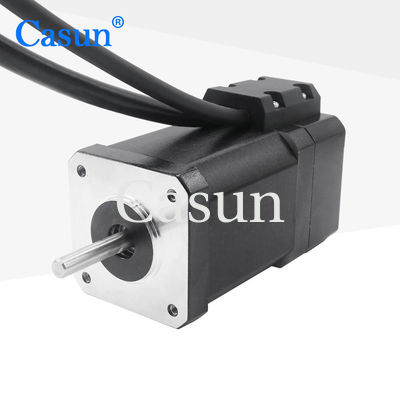

42 kapalı çevrim kademeli motor, harici bir geri besleme sistemini benimser ve kapalı çevrim kontrol işlevine sahiptir.
Bu kontrol yöntemi, motorun stabilitesini, doğruluğunu ve yük kapasitesini büyük ölçüde artırabilir ve iyi bir dinamik yanıta sahiptir.
Özellikler:
|
adım melek
|
1,8 ° |
|
Çerçeve Boyutu
|
42 mm |
|
Faz Sayısı
|
2 Faz |
|
Anma akımı
|
1,5 A |
|
Tutma Torku
|
860 mN.m |
|
Rezistans
|
3,5 saat |
|
İndüktans
|
9.0mH |
|
Rotor ataleti
|
102 g-cm² |
|
motor ağırlığı
|
0,62 kilo |
|
Kodlayıcı Darbesi
|
2500 |
|
Bağlantı
|
Bipolar |
Motor
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
kodlayıcı
Voltaj: 5v
Çıktı: A + A - B + B - Z + Z -
| Modeli | Tutma Torku | Adım Açısı | Uzunluk | Şaft Tipi | Anma akımı |
| 42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
| 42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
| 42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
| 42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
| 42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
