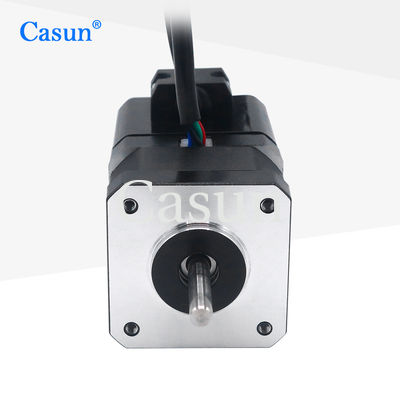

Çeşitli boyutlarda, 42 mm Hibrit Step Motor Serisi, güçlü tutma torku sağlar.
Titreşimi azaltmak ve daha yüksek bir adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Standart bir sürüm seçin veya özel olarak yapılandırılmış bir sürüm isteyin.
Özellikler:
adım melek
|
1,8 ° |
Çerçeve Boyutu
|
42 mm |
Faz Sayısı
|
2 Faz |
Anma akımı
|
1,2 A |
Tutma Torku
|
300mN.m |
Rezistans
|
5.0 om |
İndüktans
|
6,2 mH |
Rotor ataleti
|
38 g-cm² |
motor ağırlığı
|
0,42 kilo |
Potansiyel müşteri sayısı
|
4 |
Bağlantı
|
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Casun Modeli | Genel Modeli | Adım Açısı | Motor Uzunluğu | Anma akımı | Tutma Torku |
0.9° Derece | |||||
42SHB4002-17 | 17HM08-1204S | 0,9° | 20mm | 1,2 A | 0,11 Nm |
42SHB0303-22 | _ | 0,9° | 34mm | 0,5A | 0,24 Nm |
42SHB0509-24B | 17HM15-0904S | 0,9° | 40mm | 0,9 bir | 0,35 Nm |
42SHB4608-24B1 | 17HM19-2004S | 0,9° | 48mm | 2.0 bir | 0,46 Nm |
1.8° Derece | |||||
42SHD4950-20B | 17HS08-1004S | 1.8° | 20mm | 1,0 Bir | 0,13 Nm |
45SHD0513-20B | _ | 1.8° | 26mm | 1.2A | 0.26Nm |
42SHD0008-24 | 17HS-0316S | 1.8° | 34mm | 0,3 A | 0,16 Nm |
42SHD4003-20B | 17HS13-0404S1 | 1.8° | 34mm | 0,4 A | 0,26 Nm |
42SHD4046-24 | 17HS13-1334S | 1.8° | 34mm | 1,33 bir | 0,22 Nm |
42SHD0217-24B | 17HS4401 | 1.8° | 40mm | 1,5 A | 0,5 Nm |
42SHD0192-24B | 17HS15-1504S1 | 1.8° | 40mm | 1,5 A | 0,45 Nm |
42SHD0134-22B | 17HS15-1704S | 1.8° | 40mm | 1,7 bir | 0,44 Nm |
42SHD0285-24B | 17HS15-0404S | 1.8° | 40mm | 0,4 A | 0,4 Nm |
42SHD4425-24B | 17HS19-2004S1 | 1.8° | 48mm | 2.0 bir | 0,59 Nm |
42SHD4463-24B | 42BYGHW811 | 1.8° | 48mm | 2,5 A | 0,48 Nm |
42SHD0450-20BH | 17HS8401S | 1.8° | 48mm | 1.8A | 0,52 Nm |
42SHD4813-24B | 17HS24-2104S | 1.8° | 60mm | 2,1 bir | 0,8 Nm |
