| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 14HS11-1004D-PG19 |

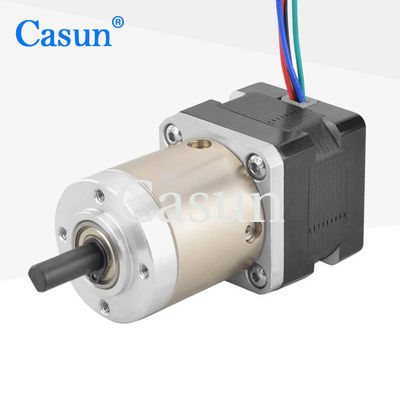

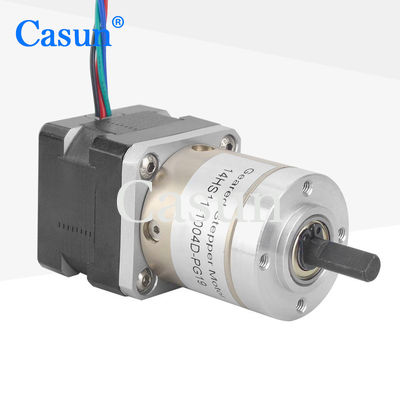

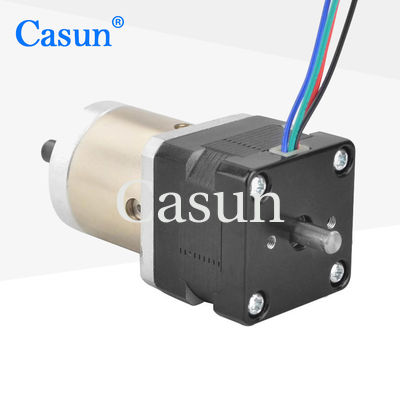

35mmx35mmx28.5mm Çin Nema14 şanzıman step motor yüksek hızlı step motor
42 mm Hibrit Step Motor Serisi, çeşitli boyutlarda güçlü tutma torku sunar.
Titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Bir temel sürüm seçin veya kendi özelleştirilmiş yapılandırmanızı isteyin.
Özellikler:
|
adım melek
|
1,8 ° |
|
Çerçeve Boyutu
|
35 mm |
|
Faz Sayısı
|
2 Faz |
|
Anma akımı
|
1,0 Bir |
|
Tutma Torku
|
125 mN.m |
|
Rezistans
|
3,5 0hm |
|
İndüktans
|
3,5 mH |
|
Rotor ataleti
|
10g-cm² |
|
motor ağırlığı
|
0.4kg |
|
Dişli Azaltma Oranı
|
19.2:1 |
|
Bağlantı
|
Bipolar |
Motor
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
dişli kutusu
Muhafaza Malzemesi: Metal
Çıkışta Rulman: Bilyalı Rulmanlar
Max.Radial Yük (flanştan 12mm): ≤80N
Max.Shaft Eksenel Yükü:≤30N
Şaftın Radyal Oynaması (Flanşa yakın):≤0.06mm
Şaftın Eksenel Oynaması: ≤0.3mm
Yüksüz durumda boşluk: 1,5°
| Motor Uzunluğu | Şanzıman Uzunluğu | raio | Yeterlik | ||
| 34 mm 40 mm 48 mm 60 mm |
27,2 mm | 3.71 | %90 | ||
| 5.18 | |||||
| 35 mm | 13.76 | %80 | |||
| 19.2 | |||||
| 26.8 | |||||
| 42,7 mm | 51 | %70 | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
