Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | B20SHD4501-5G |

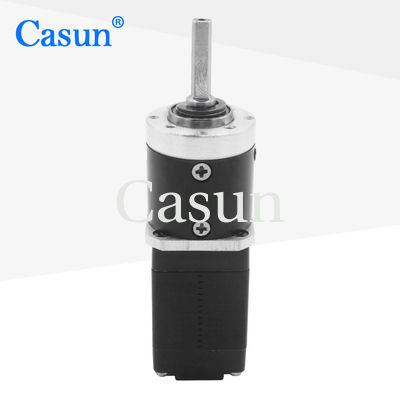

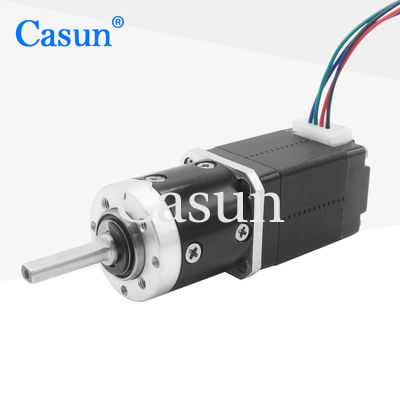

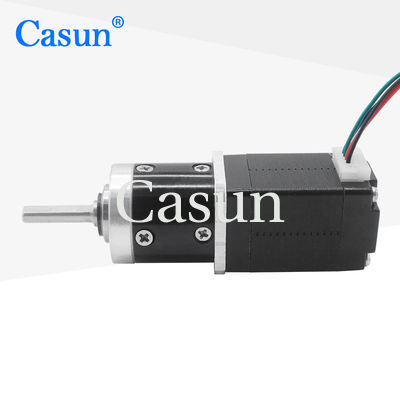

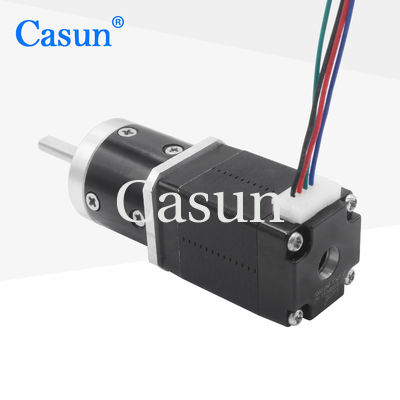

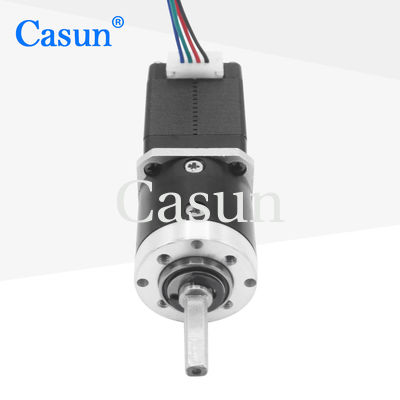

20mmx20mmX33mm 3.9V 20mN oranı 5.21 düşük maliyetli adımlı motor
42 mm Hibrit Stepper Motor Serisi, çeşitli boyutlarda güçlü bir sabitleme tork sunuyor.
Titremeyi azaltmak ve daha yüksek basamak çözünürlüğü elde etmek için mikro basamaklı bir sürücüyle kullanın.
Temel bir sürüm seçin veya kendi özel yapılandırmanızı isteyin.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
28 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.6Amp |
Durum Döner
|
20mN.m |
Direniş
|
6.5 ohm |
İndüktansa
|
2.2mH |
Rotor İnerti
|
9g-cm2 |
Motor ağırlığı
|
0.2kg |
Düğüm azaltma oranı
|
5.2:1 |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((Flanş'tan 12mm):≤80N
Max.Axisal Load:≤30N
Çapının radyal oynaması (Flanş'a yakın):≤0.06mm
Çubuk Aksyal Oyunu: ≤0.3mm
Karşı tepki:1.5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | % 90 | ||
5.18 | |||||
35 mm | 13.76 | % 80 | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | % 70 | |||
71 | |||||
99.5 | |||||
139 |
