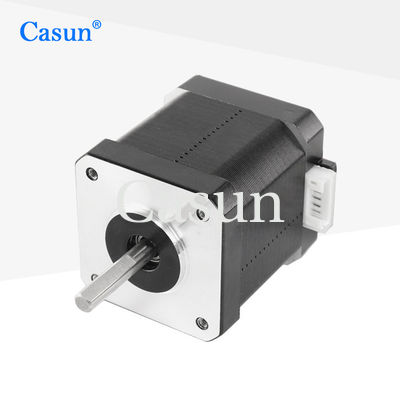

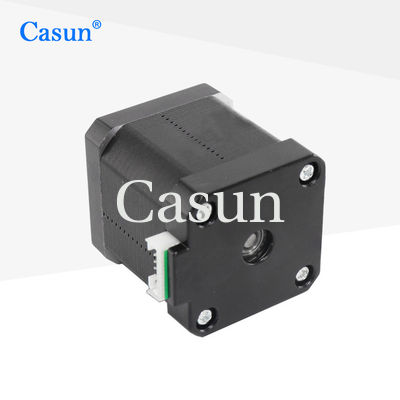

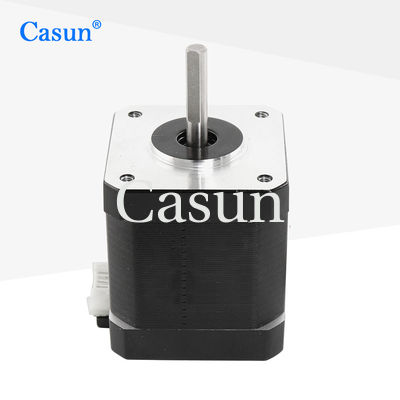

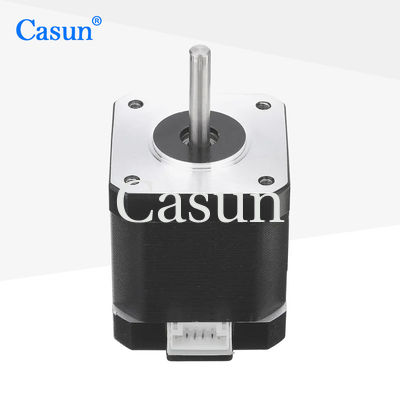

42 mm Hibrit Kademeli Motor Serisi, çeşitli boyutlarda gelir ve güçlü tutma torku sağlar.
Titreşimi azaltmak ve adım çözünürlüğünü artırmak için bir mikro adım sürücüsü ile birlikte kullanın.
Bir temel model seçin veya size özel bir konfigürasyon isteyin.
Özellikler:
adım melek |
1,8 ° |
Çerçeve Boyutu |
42 mm |
Faz Sayısı |
2 Faz |
Anma akımı |
1,68 bir |
Tutma Torku |
550 mN.m |
Rezistans |
1,8 ohm |
İndüktans |
4,5 mH |
Rotor ataleti |
72 gr-cm² |
motor ağırlığı |
0,38 kilo |
Potansiyel müşteri sayısı |
4 |
Bağlantı |
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
modeli | Tutma Torku | Adım Açısı | Motor Uzunluğu | Şaft Tipi | Anma akımı |
42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
İndirmek
kodlayıcı |
Fren |
Vites kutusu |
Şaft |
