Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD0003-200NKH |

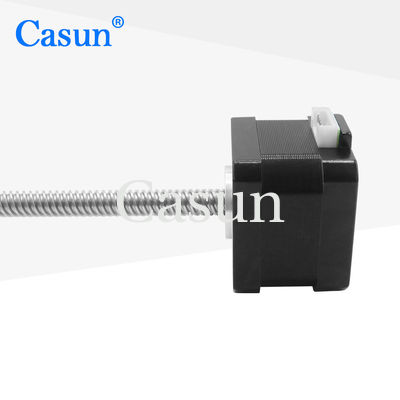

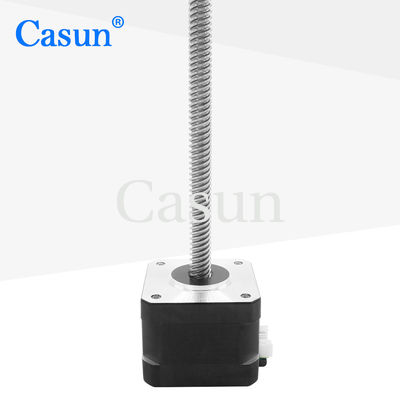

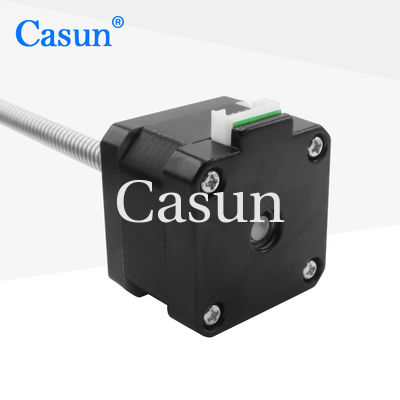

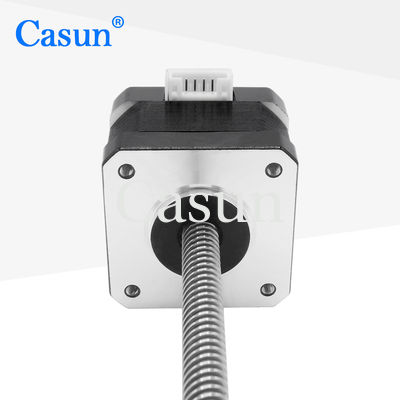

NEMA17 Bilyalı kademeli motor, kurşun vida tutma torku 280mN.m 0.2kg tr8 * 8 CNC için
42 mm Hibrit Step Motor Serisi, çeşitli boyutlarda güçlü tutma torku sunar.
Titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Bir temel sürüm seçin veya kendi özelleştirilmiş yapılandırmanızı isteyin.
Özellikler:
adım melek
|
1,8 ° |
Çerçeve Boyutu
|
42mm |
Faz Sayısı
|
2 Faz |
Anma akımı
|
0.4Amp |
Tutma Torku
|
280 mN.m |
Rezistans
|
30 ohm |
İndüktans
|
37mH |
Rotor ataleti
|
38g-cm² |
motor ağırlığı
|
0.2kg |
Kurşun vida
|
Tr8X8 |
Bağlantı
|
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Şaft Radyal Oynatma:0.02Maks.(450g-yük)
Şaft Eksenel Oynatma:0.08Maks.(450g-yük)
Maks.radyal kuvvet:28N (flanştan 20mm)
Maks.eksenel kuvvet):10N
Modeli | Tutma Torku | Adım Açısı | Motor Uzunluğu | Şaft Tipi | Anma akımı |
42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
Vücut uzunluğu | Vida Çapı | Saha | Vida Uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
