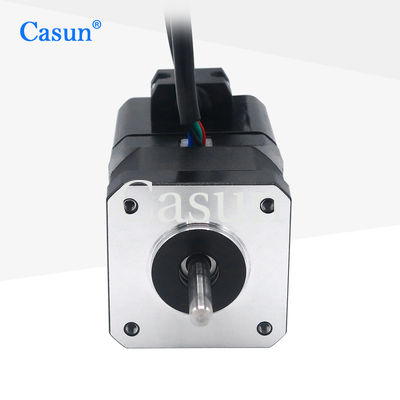

6V Step Motor 1.2A Enkoderli Kapalı Çevrim Step Motor Nema 17 Step Motor
42 mm Hibrit Step Motor Serisi, çeşitli boyutlarda güçlü tutma torku sunar.
Titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Bir temel sürüm seçin veya kendi özelleştirilmiş yapılandırmanızı isteyin.
Özellikler:
adım melek
|
1,8 ° |
Çerçeve Boyutu
|
42 mm |
Faz Sayısı
|
2 Faz |
Anma akımı
|
1,5 A |
Tutma Torku
|
860 mN.m |
Rezistans
|
3,5 saat |
İndüktans
|
9.0mH |
Rotor ataleti
|
102 g-cm² |
motor ağırlığı
|
0,62 kilo |
Kodlayıcı Darbesi
|
2500 |
Bağlantı
|
Bipolar |
Motor
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
kodlayıcı
Voltaj: 5 volt
Çıktı: A + A - B + B - Z + Z -
Modeli | Tutma Torku | Adım Açısı | Uzunluk | Şaft Tipi | Anma akımı |
42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
