| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 57SHD0807-24BH |

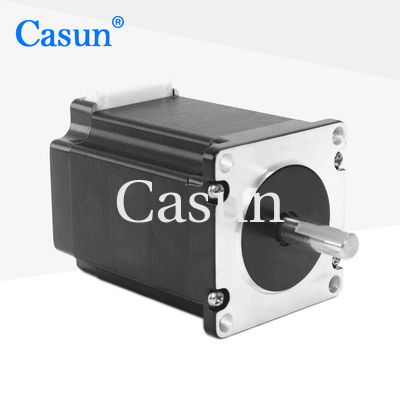

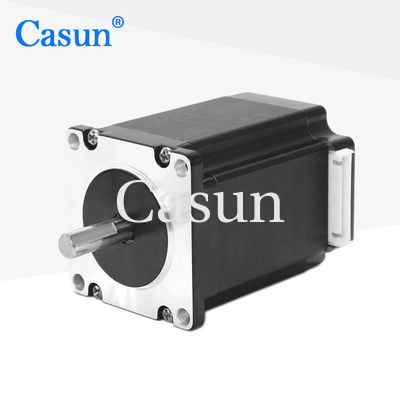

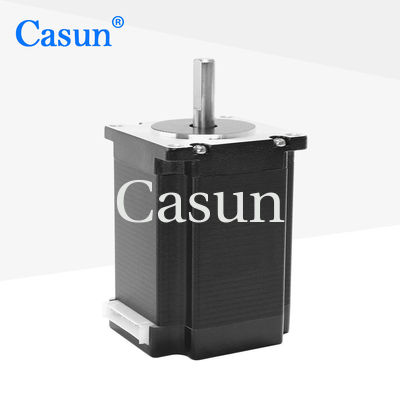

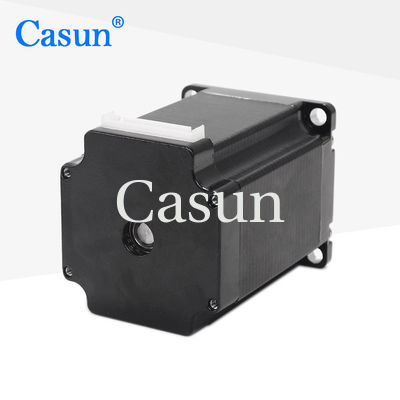

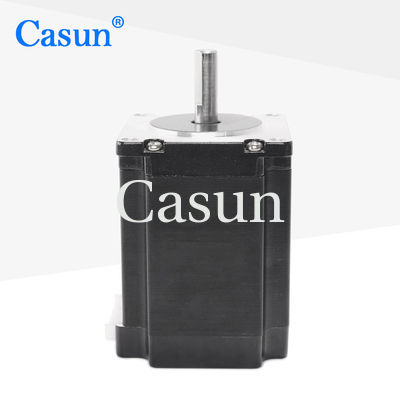

[57SHD0807]57x57x76mm 2 Fazlı Yüksek Tork 2.2Nm 3.0A NEMA 23 CMM Robot için Hibrit Step Motor
57 mm Hibrit Step Motor Serisi, çeşitli boyutlarda güçlü tutma torku sunar.
Titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Bir temel sürüm seçin veya kendi özelleştirilmiş yapılandırmanızı isteyin.
Özellikler:
adım melek |
1,8 ° |
Çerçeve Boyutu |
57 mm |
Faz Sayısı |
2 Faz |
Anma akımı |
3.0 bir |
Tutma Torku |
2200 mN.m |
Rezistans |
2.0 ohm |
İndüktans |
8.0mH |
Rotor ataleti |
460 g-cm² |
motor ağırlığı |
1 kg |
Potansiyel müşteri sayısı |
4 |
Bağlantı |
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
| modeli | Tutma Torku | Adım Açısı | Uzunluk | TŞaft tipi | Anma akımı |
| 57SHD4013-21B | 0.6Nm | 1.8° | 41mm | D Mil-21mm | 1.0A |
| 57SHD4415-21B | 1.1 Nm | 1.8° | 54mm | D Mil-21mm | 3.0A |
| 57SHD4816-21B | 2.0Nm | 1.8° | 76mm | D Mil-21mm | 3.0A |
| 57SHD4913-21B | 2,5 Nm | 1.8° | 83mm | D Mil-21mm | 3.0A |
| 57SHD4934-20B | 3.0Nm | 1.8° | 100mm | D Mil-20mm | 3.0A |
İndirmek
kodlayıcı |
Fren |
Vites kutusu |
Şaft |
|
|
|
|
