Yakın Döngü Step Motor
>
|
| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 86SHD4509-34QH |

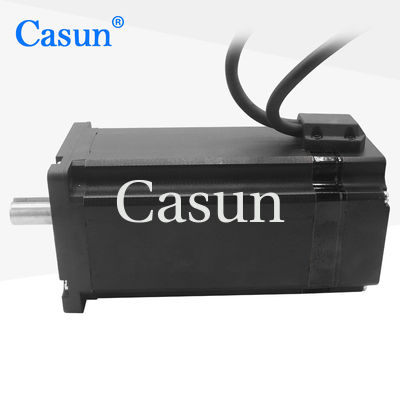

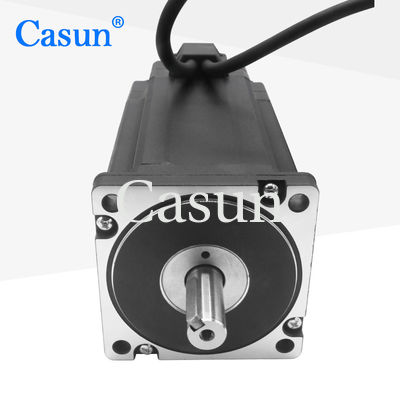

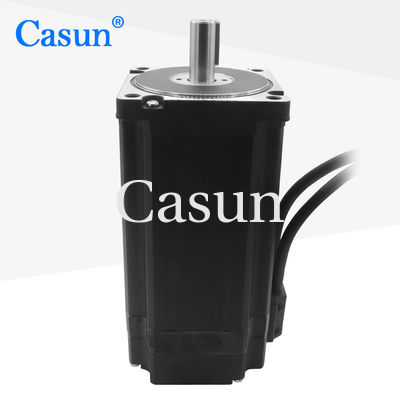

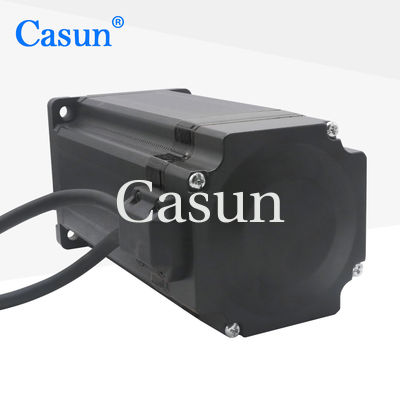

86*86mm 6A Nema 34 4.14V Kapalı Çevrim Motor 86 CNC Step Motor 34mm Şaft Siyah renk
Nema 34 Kapalı Döngü Step Motor 12Nm Kodlayıcı 1000CPR 6A 2 Faz 86 CNC Step Motor 34mm Mil
42 mm Hibrit Step Motor Serisi, çeşitli boyutlarda güçlü tutma torku sunar.
Titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Bir temel sürüm seçin veya kendi özelleştirilmiş yapılandırmanızı isteyin.
Özellikler:
|
adım melek
|
1,8 ° |
|
Çerçeve Boyutu
|
86 mm |
|
Faz Sayısı
|
2 Faz |
|
Anma akımı
|
6 Amp |
|
Tutma Torku
|
12 Nm |
|
Rezistans
|
0,69 saat |
|
İndüktans
|
7.2mH |
|
Rotor ataleti
|
3600g-cm² |
|
motor ağırlığı
|
5,5 kilo |
|
Kodlayıcı Darbesi
|
1000 |
|
Bağlantı
|
Bipolar |
Motor
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
kodlayıcı
Voltaj: 5 volt
Çıktı: A + A - B + B - Z + Z -
| modeli | Tutma Torku | Adım Açısı | Uzunluk | Şaft Tipi | Anma akımı |
| 42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
| 42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
| 42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
| 42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
| 42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
