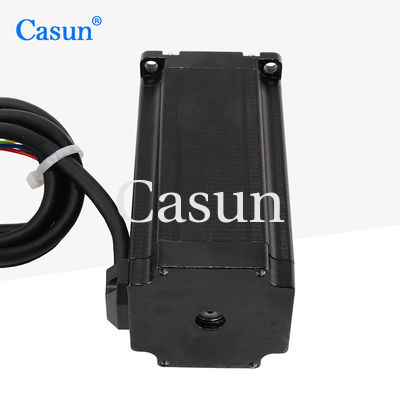

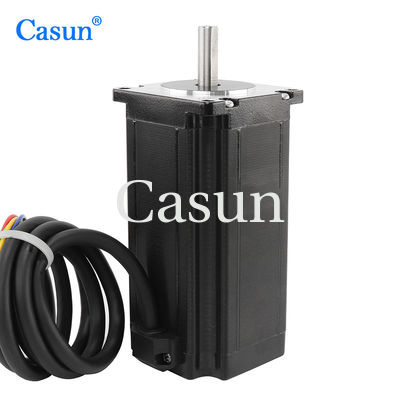

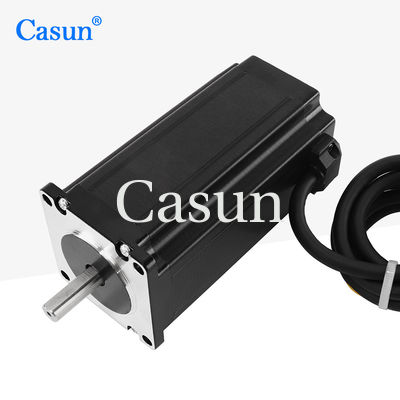

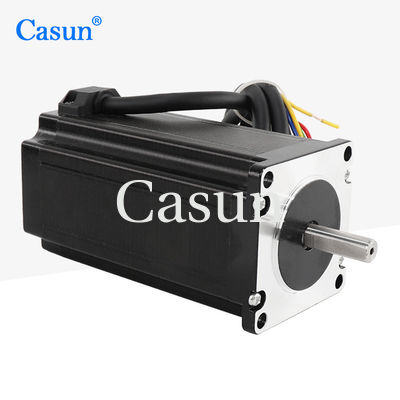

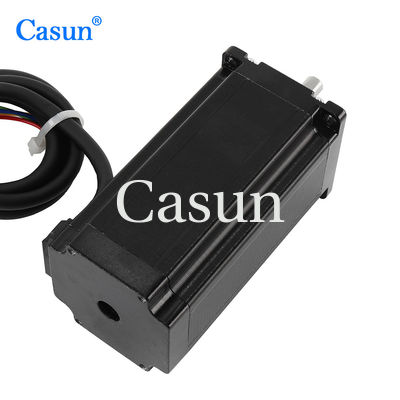

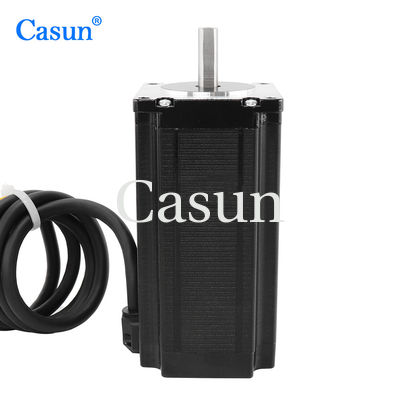

Robot için 2 Faz 1.8 Derece NEMA 23 112mm gövde Mikro Step Motor 3.0Nm
57 mm Hibrit Step Motor Serisi, çeşitli boyutlarda güçlü tutma torku sunar.
Titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile kullanın.
Bir temel sürüm seçin veya kendi özelleştirilmiş yapılandırmanızı isteyin.
Özellikler:
adım melek |
1,8 ° |
Çerçeve Boyutu |
57 mm |
Faz Sayısı |
2 Faz |
Anma akımı |
4.0 bir |
Tutma Torku |
3.0 Nm |
Rezistans |
1,6 ohm |
İndüktans |
6,8 mH |
Rotor ataleti |
800 g-cm² |
motor ağırlığı |
1,7 kilo |
Potansiyel müşteri sayısı |
4 |
Bağlantı |
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Modeli | Tutma Torku | Adım Açısı | Uzunluk | TŞaft tipi | Anma akımı |
57SHD4013-21B | 0.6Nm | 1.8° | 41mm | D Mil-21mm | 1.0A |
57SHD4415-21B | 1.1 Nm | 1.8° | 54mm | D Mil-21mm | 3.0A |
57SHD4816-21B | 2.0Nm | 1.8° | 76mm | D Mil-21mm | 3.0A |
57SHD4913-21B | 2,5 Nm | 1.8° | 83mm | D Mil-21mm | 3.0A |
57SHD4934-20B | 3.0 Nm | 1.8° | 100mm | D Mil-20mm | 3.0A |
İndirmek
kodlayıcı |
Fren |
Vites kutusu |
Şaft |
