Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | B20SHD4353-C38L |

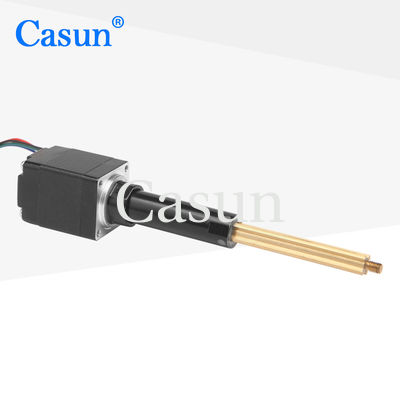

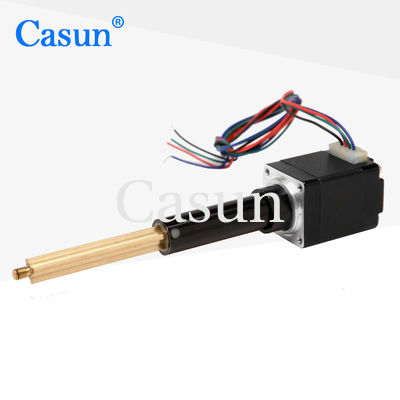

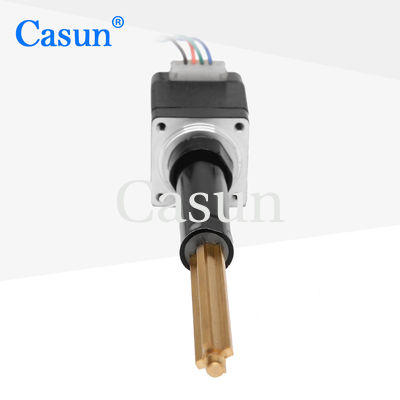

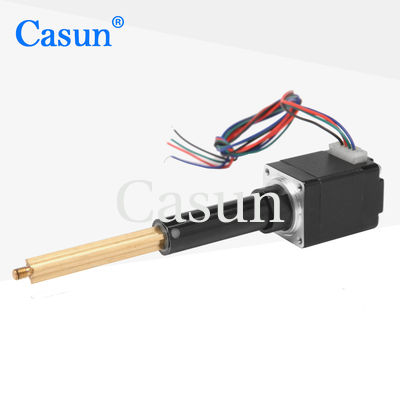

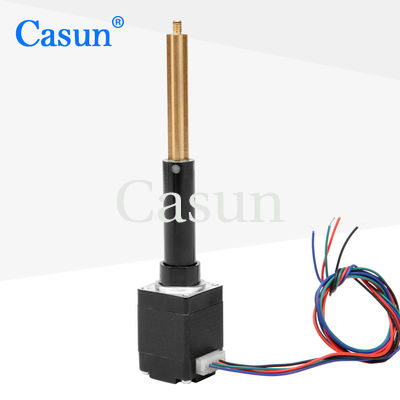

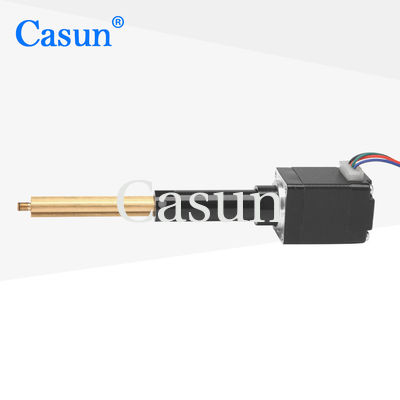

Casun adım motor doğrusal aktüatör NEMA 11 spiral pitch 38.1mm Dispenser için kurşun vida ile adım motor
Nema 11 Adımlı motor doğrusal aktüatör 5.28Vdc 0.24Amp 0.5kg 600pps için 0.1kg doğrusal adımlı motor
NEMA17 CNC için 280mN.m 0.2kg tr8*8 kürekli vitesli toplu adımlı motor
42 mm Hibrit Stepper Motor Serisi, çeşitli boyutlarda güçlü bir sabitleme tork sunuyor.
Titremeyi azaltmak ve daha yüksek basamak çözünürlüğü elde etmek için mikro basamaklı bir sürücüyle kullanın.
Temel bir sürüm seçin veya kendi özel yapılandırmanızı isteyin.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
28 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.24Amp |
Durum Döner
|
0.5kg 600pps'de |
Direniş
|
22 ohm |
İndüktansa
|
6.0mH |
Rotor İnerti
|
2g-cm2 |
Motor ağırlığı
|
0.1kg |
Kurşun vida
|
Tr3.5X4 |
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
