Kurşun Vidalı Step Motor
>
|
|
| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 42SHD0261-200GTH |

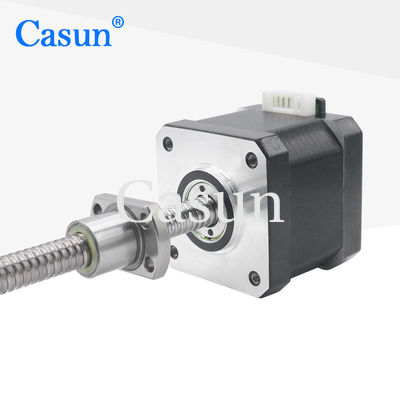

Top vida daha düşük sürtünme direnci ve daha yüksek verimliliğe sahiptir, bu da adım motorun daha yüksek hızlarda çalışmasına izin verir.
Top yönlendirilmiş yapı, pürüzsüz hareket ve düşük sürtünme kaybı sağlayabilir.
Özellikleri:
|
Üvey melek.
|
1.8 ° |
|
Çerçeve Boyutu
|
42 mm |
|
Aşama sayısı
|
2. aşama |
|
Rütbeli Akım
|
1.68 Ampere |
|
Durum Döner
|
450 mN.m |
|
Direniş
|
1.95 ohm |
|
İndüktansa
|
4.4 mH |
|
Rotor İnerti
|
57 g-cm2 |
|
Motor ağırlığı
|
0.3 kg |
|
Kurşun vida
|
Tr8X2 |
|
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
| Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
| 42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
| 42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
| 42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
| Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
