NEMA 34 Kapalı döngü basamaklı motor 86*86*176mm 24V tıbbi ekipman CNC kit

NEMA 34 Kapalı döngü basamaklı motor 86*86*176mm 24V tıbbi ekipman CNC kit

Marka Adı: Casun
Model Numarası: 86SHD4509-34QH
MOQ: 1 bilgisayar
Fiyat: $49-$59
Ödeme Şartları: D/A, T/T, L/C, D/P
Tedarik Yeteneği: 40000+Adet+Ay
Detay Bilgi
Menşe yeri:
Çin
Sertifika:
CE,ROHS,ISO
Vücut:
150mm
Mevcut:
6 Amp
Tutma torku:
12 Nm
özel:
Motor, özel istek üzerine tasarlanıp üretilebilir.
Ambalaj bilgileri:
Koli:38x29x18cm
Vurgulamak:

NEMA 34 Kapalı Çevrim Hibrit Motor

,

150mm Uzunluk Kapalı Çevrim Hibrit Motor

Ürün Açıklaması

86 mm Hibrit Stepper Motor Serisi, çeşitli boyutlarda güçlü bir sabitleme tork sunuyor.

Titremeyi azaltmak ve daha yüksek basamak çözünürlüğü elde etmek için mikro basamaklı bir sürücüyle kullanın.

Temel bir sürüm seçin veya kendi özel yapılandırmanızı isteyin.



Özellikleri:

  • İki kutuplu veya tek kutuplu versiyonlar mevcuttur

  • Hibrit adımlı yapı

  • Tek veya çift ocağı versiyonlarında mevcuttur

  • CE ve RoHS onaylı

  • İsteğe göre özelleştirmeler

Boyutları

NEMA 34 Kapalı döngü basamaklı motor 86*86*176mm 24V tıbbi ekipman CNC kit 0



















Motor Özellikleri



Üvey melek.



1.8 °

Çerçeve Boyutu



86 mm

Aşama sayısı



2. aşama

Rütbeli Akım



6 Amper

Durum Döner



12 N.m

Direniş



0.69 mm.

İndüktansa



7.2mH

Rotor İnerti



3600g-cm2

Motor ağırlığı



5.5 kg

Kodlayıcı Pulsh



1000

Bağlantı



Bipolar







Çalışma Özellikleri



Adım açısı: 1.8°

En yüksek sıcaklık: en fazla 80°C

Çevre sıcaklığı: -20 °C - 50 °C

Depolama sıcaklığı: -20 °C - 100 °C

Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan

Mıknatıs tel yalıtımı:B sınıfı 130°C

İzolasyon Direnci: 500 VDC'de 100M Ohm

Dielektrik Gücü: 1 dakika boyunca 500 VDC



Kodlayıcı

Voltaj: 5 v

Çıkış: A + A - B + B - Z + Z -













Döner eğrileri









Alt modeller

Model Durum Döner Adım açısı Uzunluk Çubuk Türü Rütbeli Akım
42SHD4950 0.13N.m. 1.8° 20 mm D Çubuk 20 mm 1.0A
42SHD4003 0.26N.m 1.8° 34 mm D Çubuk 20 mm 0.4A
42SHD0261 0.45N.m. 1.8° 40 mm D Çubuk 20 mm 1.68A
42SHD4425 0.59N.m. 1.8° 48 mm D Çubuk-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60 mm D Çubuk-24mm 2.1A

İndir



Eğer standart motorumuz ihtiyaçlarınızı karşılayamazsa,

Motorunuzu ihtiyaçlarınıza göre özelleştirebiliriz.


Özel içerik, özel şaftlar, sarma parametreleri, kurulum boyutları, özel gereksinimleri olan kurşun teller, konektörler vb. ile sınırlı değildir.

Seçenekler:
Kodlayıcı. Fren. Şanzıman.

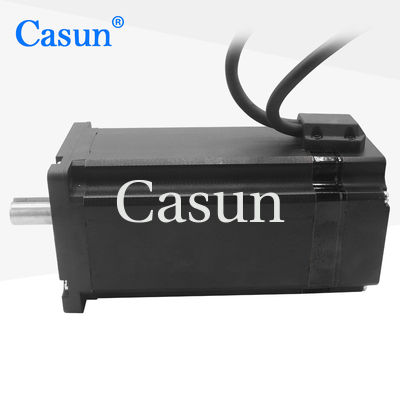

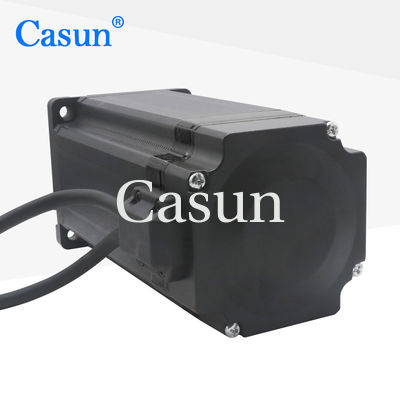

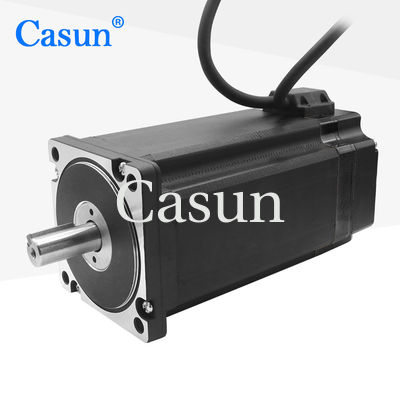

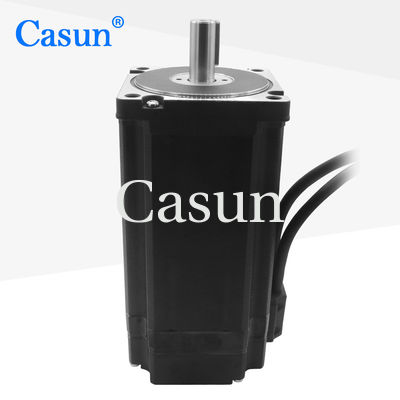

NEMA 34 Kapalı döngü basamaklı motor 86*86*176mm 24V tıbbi ekipman CNC kit 1 NEMA 34 Kapalı döngü basamaklı motor 86*86*176mm 24V tıbbi ekipman CNC kit 2 NEMA 34 Kapalı döngü basamaklı motor 86*86*176mm 24V tıbbi ekipman CNC kit 3 NEMA 34 Kapalı döngü basamaklı motor 86*86*176mm 24V tıbbi ekipman CNC kit 4
