Kurşun Vidalı Step Motor
>
|
|
| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 42shd4217-100nkl1 |

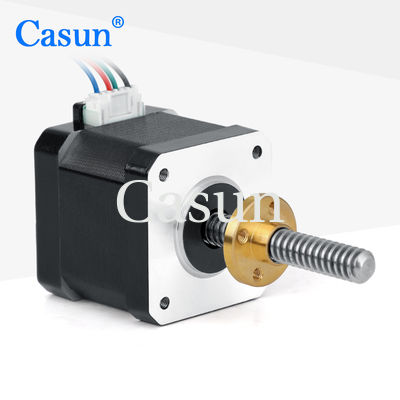

Casun lineer step motor 42x42mm tr8x8 hibrid step motor CNC Freze Makinesi için
42 mm x 42 mm çerçeve boyutuna ve sabit doğrusal vidaya sahip Nema17 kademeli motor, doğrusal hareketin gerekli olduğu CNC freze makineleri ve diğer hassas hareket kontrol uygulamaları için başka bir seçenektir.Bu motor, doğrusal olarak hareket ederek hassas ve doğru konumlandırma sağlayan sabit bir vidaya sahiptir.
42 mm Hibrit Kademeli Motor Serisindeki diğer motorlar gibi, bu motor da güçlü tutma torku sunar ve titreşimi azaltmak ve daha yüksek adım çözünürlüğü elde etmek için bir mikro adımlı sürücü ile birlikte kullanılabilir.Seri, çeşitli boyutlarda gelir ve özel gereksinimlerinizi karşılamak için özelleştirilebilir.
Özellikler:
|
adım melek
|
1,8 ° |
|
Çerçeve Boyutu
|
42 mm |
|
Faz Sayısı
|
2 Faz |
|
Anma akımı
|
1.2Amp |
|
Tutma Torku
|
260mN.m |
|
Rezistans
|
2.5ohm |
|
İndüktans
|
3.3mH |
|
Rotor ataleti
|
38g-cm² |
|
motor ağırlığı
|
0.2kg |
|
Kurşun vida
|
Tr6.35X1 |
|
Bağlantı
|
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Şaft Radyal Oynatma:0.02Maks.(450g-yük)
Şaft Eksenel Oynatma:0.08Maks.(450g-yük)
Maks.radyal kuvvet:28N (flanştan 20mm)
Maks.eksenel kuvvet):10N
| modeli | Tutma Torku | Adım Açısı | Motor Uzunluğu | Şaft Tipi | Anma akımı |
| 42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
| 42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
| 42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
| 42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
| 42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
| Vücut uzunluğu | Vida Çapı | Saha | Vida Uzunluğu | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
İndirmek
Standart motor seçeneklerimiz özel gereksinimlerinizi karşılamıyorsa, ihtiyaçlarınızı karşılamak için özelleştirilmiş çözümler sunabiliriz.Özelleştirme seçeneklerimiz şunları içerir, ancak bunlarla sınırlı değildir:
- Özel şaftlar: İhtiyaçlarınızı karşılamak için şaft çapını, uzunluğunu, şeklini ve malzemesini özelleştirebiliriz.
- Sarım parametreleri: Özel gereksinimlerinizi karşılamak için kutup sayısı, tel ölçüsü ve sarım modeli gibi sarım parametrelerini özelleştirebiliriz.
- Kurulum boyutları: Uygulamanızın alan kısıtlamalarına uyacak şekilde motorun kurulum boyutlarını değiştirebiliriz.
- Özel gereksinimleri olan kablolar: Özel ihtiyaçlarınızı karşılamak için kabloların uzunluğunu, tipini ve sayısını özelleştirebiliriz.
- Konektörler: Uygulamanızın gereksinimlerine uyması için motordaki konektörleri ekleyebilir veya değiştirebiliriz.
Özel ihtiyaçlarınızı ve gereksinimlerinizi karşılayan özelleştirilmiş bir çözüm geliştirmek için sizinle birlikte çalışabilecek deneyimli mühendislerden oluşan bir ekibimiz var.Özelleştirme ihtiyaçlarınızı görüşmek için lütfen bizimle iletişime geçmekten çekinmeyin.
