Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 28SHD4303-105NT |

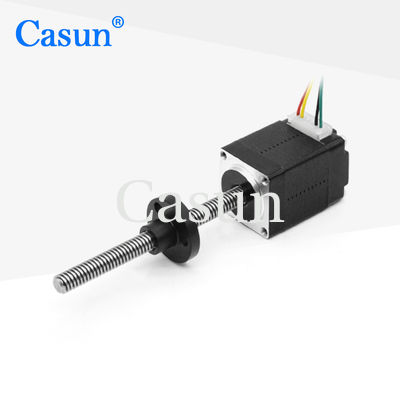

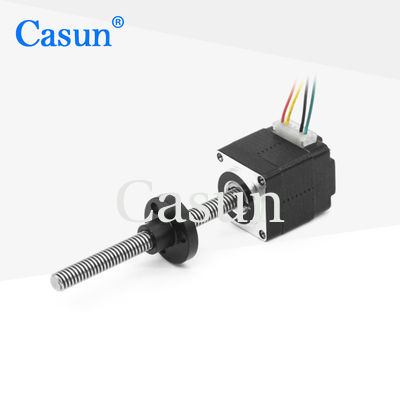

Casun nema8 hibrit kurşun vidalı step motor tr4x2 Kurşun vidalı step motor
Nema 8 kademeli motor, kompakt bir alanda hassas hareket kontrolü gerektiren uygulamalarda yaygın olarak kullanılan küçük boyutlu bir kademeli motordur.Tipik olarak 20mm x 20mm flanş boyutuna ve düşük tork derecesine sahiptir, bu da onu düşük güç ve yüksek hassasiyet gerektiren uygulamalar için uygun hale getirir.
Nema 8 kademeli motor, hassas doğrusal hareket sağlamak için kullanılabilir, bu da onu minyatür doğrusal aktüatörler, hassas konumlandırma sistemleri ve mini CNC makineleri gibi uygulamalar için ideal kılar.Kılavuz vida, dönme hareketini doğrusal harekete dönüştürmek için tasarlanmış bir tür dişli çubuktur ve bir kademeli motorla eşleştirildiğinde hassas ve tekrarlanabilir doğrusal hareket sağlayabilir.
Özellikler:
adım melek
|
1,8 ° |
Çerçeve Boyutu
|
20 mm |
Faz Sayısı
|
2 Faz |
Anma akımı
|
0.24Amp |
Tutma Torku
|
13mN.m |
Rezistans
|
-ohm |
İndüktans
|
-mH |
Rotor ataleti
|
-g-cm² |
motor ağırlığı
|
0.06kg |
Kurşun vida
|
Tr4X2 |
Bağlantı
|
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Şaft Radyal Oynatma:0.02Maks.(450g-yük)
Şaft Eksenel Oynatma:0.08Maks.(450g-yük)
Maks.radyal kuvvet:28N (flanştan 20mm)
Maks.eksenel kuvvet):10N
modeli | Tutma Torku | Adım Açısı | Motor Uzunluğu | Şaft Tipi | Anma akımı |
42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
Vücut uzunluğu | Vida Çapı | Saha | Vida Uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
İndirmek
Standart motor seçeneklerimiz özel gereksinimlerinizi karşılamıyorsa, ihtiyaçlarınızı karşılamak için özelleştirilmiş çözümler sunabiliriz.Özelleştirme seçeneklerimiz şunları içerir, ancak bunlarla sınırlı değildir:
- Özel şaftlar: İhtiyaçlarınızı karşılamak için şaft çapını, uzunluğunu, şeklini ve malzemesini özelleştirebiliriz.
- Sarım parametreleri: Özel gereksinimlerinizi karşılamak için kutup sayısı, tel ölçüsü ve sarım modeli gibi sarım parametrelerini özelleştirebiliriz.
- Kurulum boyutları: Uygulamanızın alan kısıtlamalarına uyacak şekilde motorun kurulum boyutlarını değiştirebiliriz.
- Özel gereksinimleri olan kablolar: Özel ihtiyaçlarınızı karşılamak için kabloların uzunluğunu, tipini ve sayısını özelleştirebiliriz.
- Konektörler: Uygulamanızın gereksinimlerine uyması için motordaki konektörleri ekleyebilir veya değiştirebiliriz.
Özel ihtiyaçlarınızı ve gereksinimlerinizi karşılayan özelleştirilmiş bir çözüm geliştirmek için sizinle birlikte çalışabilecek deneyimli mühendislerden oluşan bir ekibimiz var.Özelleştirme ihtiyaçlarınızı görüşmek için lütfen bizimle iletişime geçmekten çekinmeyin.
