Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 35SHD0310-51G |

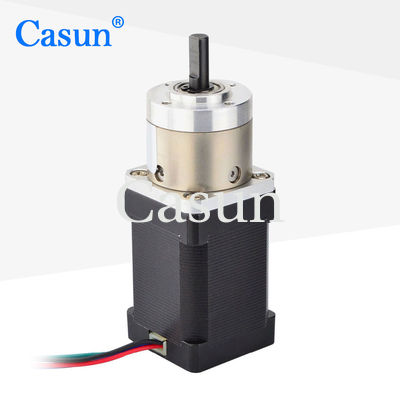

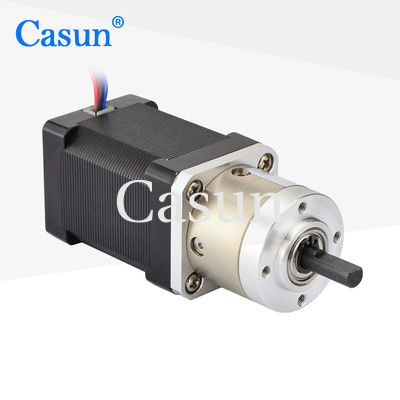

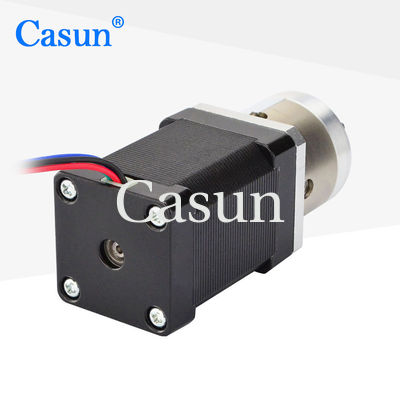

Planet Şanzıman Casun Steppr Motor 35mm NEMA 14 redüktör oranı51:1 dişli step motor
Step Dişli Motoru 35mm 4.05V Planet Redüktörlü Step Motor, bir tür dişli step motordur.İşte bu motorun bazı temel özellikleri:
Adım motoru: Motor, bir tür kademeli motordur, yani sürekli dönmek yerine hassas adımlarla hareket ederek çalışır.Adım motorları, hassas konumlandırma ve kontrol gerektiren uygulamalarda yaygın olarak kullanılır.
Şanzıman: Motor, torku artırmak ve hızı azaltmak için dişli redüksiyonu sağlayan, kendisine bağlı bir planet dişli kutusuna sahiptir.Planet dişli kutuları, genellikle yüksek tork ve hassasiyetin gerekli olduğu uygulamalarda kullanılır.
Boyut: Motorun çapı 35 mm'dir ve nispeten kompakttır, bu da onu küçük alanlarda kullanıma uygun hale getirir.
Voltaj: Motor, diğer bazı kademeli motorlara kıyasla nispeten düşük olan 4.05V voltajda çalışır.Bu, düşük voltajın gerekli olduğu uygulamalar için iyi bir seçim olabilir.
Tutma torku: Motorun tutma torku, belirli modele ve çalışma koşullarına bağlıdır, ancak tipik olarak 20 Ncm ila 30 Ncm arasındadır.
Özellikler:
adım melek
|
1,8 ° |
Çerçeve Boyutu
|
35 mm |
Faz Sayısı
|
2 Faz |
Anma akımı
|
1,5 A |
Tutma Torku
|
35 mN.m |
Rezistans
|
-om |
İndüktans
|
-mH |
Rotor ataleti
|
-g-cm² |
motor ağırlığı
|
0.3kg |
Dişli Azaltma Oranı
|
51:1 |
Bağlantı
|
Bipolar |
Motor
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
dişli kutusu
Muhafaza Malzemesi: Metal
Çıkışta Rulman: Bilyalı Rulmanlar
Max.Radial Yük (flanştan 12mm): ≤80N
Max.Shaft Eksenel Yükü:≤30N
Şaftın Radyal Oynaması (Flanşa yakın):≤0.06mm
Şaftın Eksenel Oynaması: ≤0.3mm
Yüksüz durumda boşluk: 1,5°
Motor Uzunluğu | Şanzıman Uzunluğu | raio | Yeterlik | ||
34 mm 40 mm 48 mm 60 mm |
27,2 mm | 3.71 | %90 | ||
5.18 | |||||
35 mm | 13.76 | %80 | |||
19.2 | |||||
26.8 | |||||
42,7 mm | 51 | %70 | |||
71 | |||||
99.5 | |||||
139 |
