| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 86SHD4505-37B |
Nema 34 CNC kiti 4 eksen açık döngü step motor 12N.m CNC Makinesi için step motor

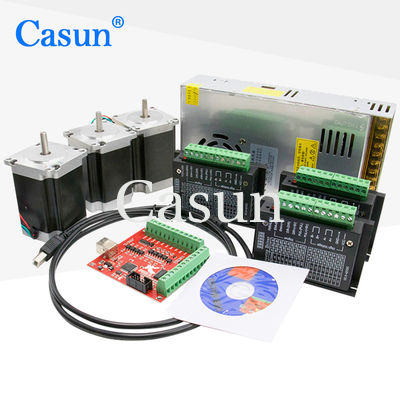

NEMA 34 12N.m Açma Döngüsü Step Motor kiti 4 motor+4 Sürücü+4 Güç kaynağı+1 mach3
Tipik bir NEMA34 CNC kiti aşağıdaki bileşenleri içerebilir:
NEMA34 Step Motorlar: CNC tezgah eksenlerinin hareketini kontrol etmek için kullanılan ana motorlardır.NEMA34 motorları daha büyük ve daha güçlüdür, daha yüksek tork gerektiren uygulamalar için uygundur.

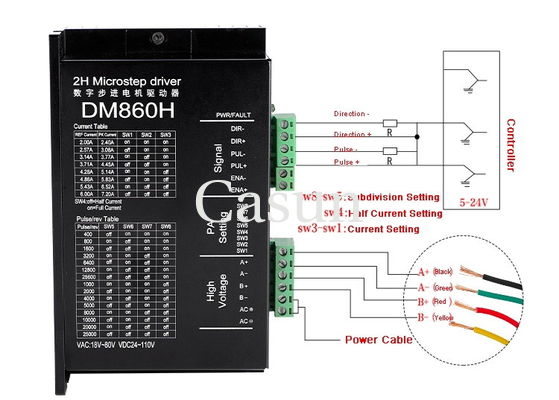

Motor Sürücüleri: Step motorların çalışmasını kontrol eden elektronik cihazlardır.CNC kontrolöründen sinyaller alırlar ve hassas hareket için motorlara gerekli akımı ve gücü sağlarlar.
Güç Kaynağı: Adım motorları ve motor sürücüleri için gerekli elektrik gücünü sağlamak üzere bir güç kaynağı ünitesi dahildir.
CNC Denetleyici: Bu, G kodu komutlarını yorumlamaktan ve makinenin hareketini kontrol etmek için motor sürücülerine sinyaller göndermekten sorumlu CNC makinesinin beynidir.
Kablolama ve Konnektörler: Kit, CNC sisteminin çeşitli bileşenlerini bağlamak için gerekli kablo demetlerini, konektörleri ve kabloları da içerebilir.
Montaj Braketleri: Spesifik kite bağlı olarak, motorları ve diğer bileşenleri CNC makinesinin çerçevesine takmak için montaj braketleri veya donanım dahil olabilir.
Özellikler:
adım melek |
1,8 ° |
Çerçeve Boyutu |
86mm |
Faz Sayısı |
2 Faz |
Anma akımı |
5 bir |
Tutma Torku |
12 Nm |
Rezistans |
1.1ohm |
İndüktans |
7,5 mH |
Rotor ataleti |
3600 g-cm² |
motor ağırlığı |
5,5 kilo |
Potansiyel müşteri sayısı |
4 |
Bağlantı |
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
| modeli | Tutma tork |
Oy Akım |
Rezistans faz başına |
İndüktans faz başına |
tutuklu tork |
Rotor eylemsizlik |
Yol göstermek tel |
Motor uzunluk |
| mN.m | A | Ω | mH | mN.m | g.cm² | HAYIR. | mm | |
| 60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
