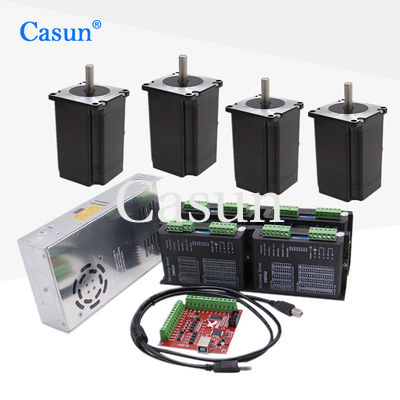

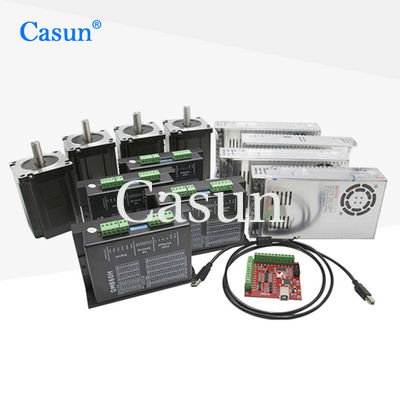

Tipik bir NEMA23 3N.m CNC kiti aşağıdaki bileşenleri içerebilir:
Tipik bir NEMA23 3N.m CNC kiti, 3N.m tutma torkuna sahip bir NEMA23 kademeli motor içerir.NEMA23 kademeli motor, çeşitli hareket kontrol sistemleriyle uyumlu olması ve hareketin hassas kontrolünü sağlayabilmesi nedeniyle CNC tezgahlarında yaygın olarak kullanılan bir motor boyutudur.
3N.m'lik tutma torku, güç uygulandığında motorun onu hareket ettirmeye çalışabilecek herhangi bir dış kuvvete direnerek sabit bir konumu tutma yeteneğini gösterir.Bu tork özelliği, motorun kesme kuvvetlerini işleme ve çalışma sırasında stabiliteyi koruma yeteneğini etkilediğinden, motorun belirli CNC uygulamalarına uygunluğunu belirlemede önemli bir faktördür.
Özellikler:
adım melek |
1,8 ° |
Çerçeve Boyutu |
57 mm |
Faz Sayısı |
2 Faz |
Anma akımı |
5 bir |
Tutma Torku |
3 Nm |
Rezistans |
2.8ohm |
İndüktans |
7,5 mH |
Rotor ataleti |
650 g-cm² |
motor ağırlığı |
1,3 kilo |
Potansiyel müşteri sayısı |
4 |
Bağlantı |
Bipolar |
Adım Açısı: 1.8°
Adım açısı, her adım için kademeli motorun rotorunun kapsadığı açısal mesafeyi ifade eder.Bu durumda motor her adımda 1,8 derece hareket eder.
Maksimum Sıcaklık: maksimum 80°C
Bu spesifikasyon, kademeli motorun hasara veya performans düşüşüne neden olmadan güvenle çalışabileceği maksimum sıcaklığı gösterir.Bu motor için izin verilen maksimum sıcaklık 80°C'dir.
Ortam Sıcaklığı: -20 °C ila 50°C
Ortam sıcaklığı aralığı, kademeli motorun etkin bir şekilde çalışabileceği ortam sıcaklığını belirtir.Bu durumda motor -20°C ile 50°C arasındaki sıcaklıklarda çalışabilir.
Saklama Sıcaklığı: -20 °C ila 100°C
Saklama sıcaklığı aralığı, kademeli motorun işlevselliğini etkilemeden saklanabileceği sıcaklık aralığını gösterir.Motoru -20°C ila 100°C aralığında saklamak güvenlidir.
modeli | Tutma tork |
Oy Akım |
Rezistans faz başına |
İndüktans faz başına |
tutuklu tork |
Rotor eylemsizlik |
Yol göstermek tel |
Motor uzunluk |
mN.m | A | Ω | mH | mN.m | g.cm² | HAYIR. | mm | |
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
İndirmek
kodlayıcı |
Fren |
Vites kutusu |
Şaft |
