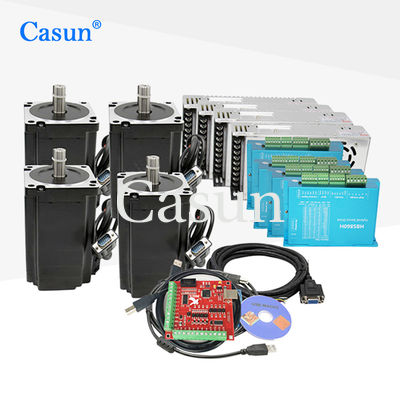

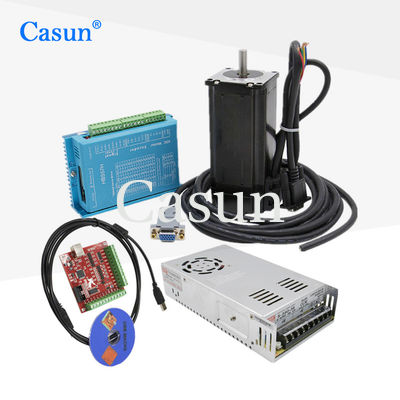

NEMA 34 8.5Nm CNC makineleri için manyetik kodlayıcılı 3 eksenli kapalı döngü step motor kitleri
NEMA 34, 3,4 inç (86 mm) montaj flanşı boyutuna sahip, adım motorları için standart boyutu ifade eder."8,5Nm" spesifikasyonu, motorun dış kuvvetlere maruz kaldığında konumunu koruma yeteneğinin bir ölçüsü olan tutma torkunu gösterir.Bu durumda motorun tutma torku 8,5 Newton metredir.
Manyetik kodlayıcıya sahip 3 eksenli kapalı çevrim step motor kiti, CNC (Bilgisayar Sayısal Kontrol) makinelerinde kullanılmak üzere tasarlanmıştır.Kapalı döngü kademeli sistemler, motor şaftının konumunu izlemek ve kontrol sistemine geri bildirim sağlamak için kodlayıcılar gibi geri bildirim mekanizmalarını içerir.Bu, açık döngülü adım sistemleriyle karşılaştırıldığında daha doğru konumlandırmaya ve adımların durmasına veya kaybolmasına karşı daha fazla direnç sağlar.
Manyetik kodlayıcı, motor şaftının konumunu algılamak için mıknatısları ve Hall etkisi sensörlerini kullanan bir tür konum sensörüdür.Motorun konumu hakkında hassas geri bildirim sağlayarak kontrol sisteminin gerçek zamanlı ayarlamalar yapmasına ve doğru hareketler sağlamasına olanak tanır.
Genel olarak, manyetik kodlayıcıya sahip bir NEMA 34 8,5Nm 3 eksenli kapalı döngü step motor kiti, yüksek tork ve hassas konumlandırma yetenekleri gerektiren CNC makineleri için uygun olacaktır.Açık döngü kademeli sistemlere kıyasla daha iyi performans ve güvenilirlik sağlayarak CNC frezeleme, yönlendirme veya 3D yazdırma gibi doğruluğun çok önemli olduğu uygulamalar için idealdir.
Özellikler:
Adım Melek |
1,8° |
Çerçeve Boyutu |
86 mm |
Faz Sayısı |
2 Faz |
Anma akımı |
4,5 bir |
Tutma Torku |
8,5 Nm |
Rezistans |
1.1ohm |
İndüktans |
7,5mH |
Rotor Atalet |
3600 g-cm² |
Motor ağırlığı |
1,6 kilo |
Potansiyel müşteri sayısı |
4 |
Bağlantı |
Bipolar |
Adım Açısı: 1,8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Depolama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%):85% veya daha az, yoğuşmasız
Mıknatıs Tel Yalıtımı: Sınıf B 130 derece C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Dayanımı: 1 dakika boyunca 500 VDC
Modeli | Tutma Tork |
Oy Akım |
Rezistans faz başına |
İndüktans faz başına |
Kilit tork |
Rotor eylemsizlik |
Yol göstermek tel |
Motor uzunluk |
mN.m | A | Ω | mH | mN.m | g.cm² | HAYIR. | mm | |
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
