Nema 34 Step Motor Kiti 3 Eksen 12N.M CNC Kiti Yüksek Çözünürlüklü Step Motor

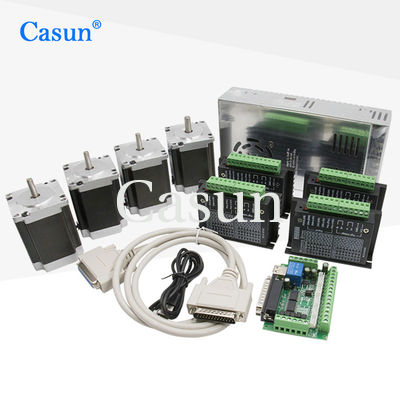

NEMA 34 12N.m Açma Döngüsü Step Motor kiti 4 motor+4 Sürücü+4 Güç kaynağı+1 mach3
Adım Motor Kabloları: Bu kablolar, adım motorlarını motor sürücülerine bağlamak, güç ve kontrol sinyallerini aktarmak için kullanılır.
Limit Anahtarları: Limit anahtarları CNC makinesinin hareketinin fiziksel sınırlarını ayarlamak için kullanılır.Makine her eksende maksimum veya minimum konumuna ulaştığında kontrol cihazına sinyal gönderirler.
Manyetik Kodlayıcılar: Daha önce de belirtildiği gibi, manyetik kodlayıcılar kapalı çevrim step motor kitlerine dahildir.Motorun konumu hakkında geri bildirim sağlarlar ve hareketlerin doğruluğunun korunmasına yardımcı olurlar.
İş Mili Motoru (isteğe bağlı): Bazı CNC kitlerinde, bir kesici takımın veya iş milinin dönüşünü kontrol etmek için bir iş mili motoru dahil edilebilir.Bu genellikle CNC frezeleme veya yönlendirme gibi uygulamalarda kullanılır.
Soğutma Sistemi (isteğe bağlı): Kite ve CNC makinesinin özel gereksinimlerine bağlı olarak, motor sürücülerinin veya diğer bileşenlerin aşırı ısınmasını önlemek için fan veya ısı emici gibi bir soğutma sistemi dahil edilebilir.
Yazılım: Bazı CNC kitleri, CNC makinesini kontrol etmek ve programlamak için yazılımla da birlikte gelebilir.Bu yazılım, kullanıcıların G kodu oluşturmasına, takım yollarını simüle etmesine ve CNC kontrol cihazına komutlar göndermesine olanak tanır.
Özellikler:
Adım Melek |
1,8° |
Çerçeve Boyutu |
86 mm |
Faz Sayısı |
2 Faz |
Anma akımı |
5A |
Tutma Torku |
12N.m |
Rezistans |
1.1ohm |
İndüktans |
7,5mH |
Rotor Atalet |
3600 g-cm² |
Motor ağırlığı |
5,5 kilo |
Potansiyel müşteri sayısı |
4 |
Bağlantı |
Bipolar |
Adım Açısı: 1,8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Depolama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%):85% veya daha az, yoğuşmasız
Mıknatıs Tel Yalıtımı: Sınıf B 130 derece C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Dayanımı: 1 dakika boyunca 500 VDC
Modeli | Tutma Tork |
Oy Akım |
Rezistans faz başına |
İndüktans faz başına |
Kilit tork |
Rotor eylemsizlik |
Yol göstermek tel |
Motor uzunluk |
mN.m | A | Ω | mH | mN.m | g.cm² | HAYIR. | mm | |
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
İndirmek
Kodlayıcı |
Fren |
Vites kutusu |
Şaft |
