Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD0244A-306NLH |

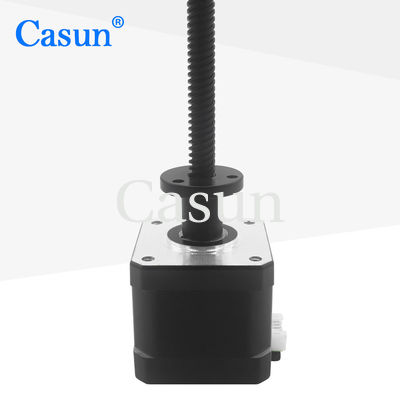

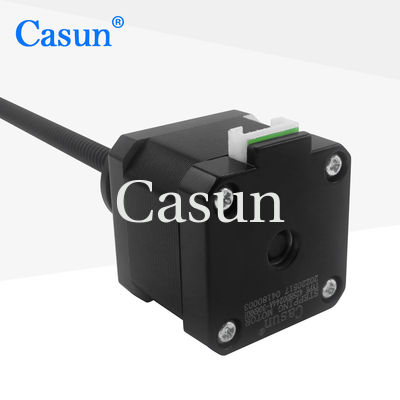

Mekanik İşleme için 1.8 Derece NEMA 17 Step Motor Tr8*4 40mm gövde 2.0A
NEMA 17 vidalı kademeli motor iyi bir kendi kendine kilitleme özelliğine sahiptir, yani sürücü sinyali girişini durdurduktan sonra mevcut konumu koruyabilir.
Mekanik işleme, Robot teknolojisi, Otomasyon ekipmanları.
Özellikler:
adım melek
|
1,8 ° |
Çerçeve Boyutu
|
42 mm |
Faz Sayısı
|
2 Faz |
Anma akımı
|
2Amp |
Tutma Torku
|
450 mN.m |
Rezistans
|
1,1 ohm |
İndüktans
|
2,6 mH |
Rotor ataleti
|
57g-cm² |
motor ağırlığı
|
0.3kg |

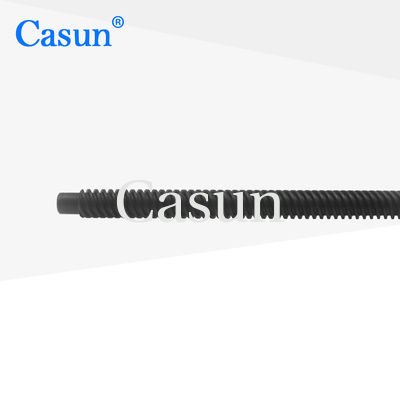

Kurşun vida
|
Tr8X4 |
Bağlantı
|
Bipolar |
Adım Açısı: 1.8°
Maksimum Sıcaklık :80°C maksimum
Ortam Sıcaklığı: -20 °C ila 50°C
Saklama Sıcaklığı -20: °C ila 100°C
Nem Aralığı (%) : %85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu: B Sınıfı 130 ° C
Yalıtım Direnci : 500 VDC'de 100M Ohm
Dielektrik Dayanımı : 1 dk için 500 VDC
Şaft Radyal Oynatma:0.02Maks.(450g-yük)
Şaft Eksenel Oynatma:0.08Maks.(450g-yük)
Maks.radyal kuvvet:28N (flanştan 20mm)
Maks.eksenel kuvvet):10N
modeli | Tutma Torku | Adım Açısı | Motor Uzunluğu | Şaft Tipi | Anma akımı |
42SHD4950 | 0,13 Nm | 1.8° | 20mm | D Mil-20mm | 1.0A |
42SHD4003 | 0.26Nm | 1.8° | 34mm | D Mil-20mm | 0.4A |
42SHD0261 | 0.45Nm | 1.8° | 40mm | D Mil-20mm | 1.68A |
42SHD4425 | 0,59 Nm | 1.8° | 48mm | D Mil-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1.8° | 60mm | D Mil-24mm | 2.1A |
Vücut uzunluğu | Vida Çapı | Saha | Vida Uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
