| Menşe yeri | Çin |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 28SHD4207-188TT |

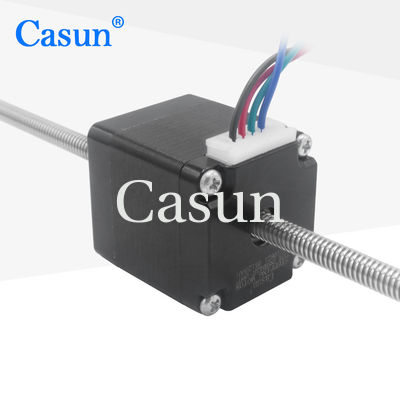

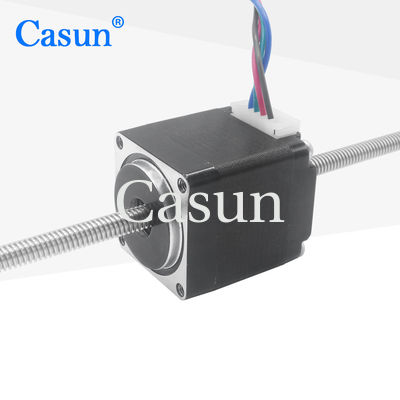

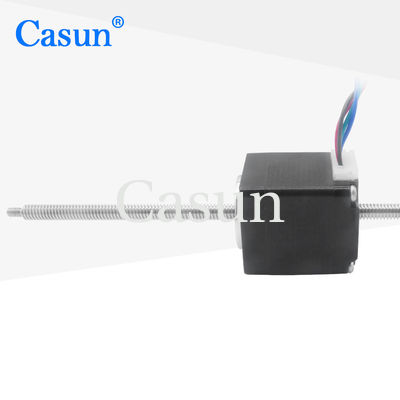

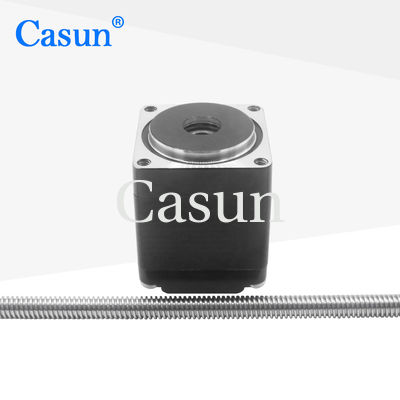

Nema 17 Mekanik Taşıma için Doğrusal Aktüatör Adımlı Motor
Vuruşlu mekanik şanzıman, motorun dönme hareketini doğrusal harekete dönüştürebilir ve daha yüksek tork çıkışı sağlayabilir.
NEMA 17'den geçen vida adımlı motor daha istikrarlı ve güvenilir bir performans sağlayabilir.
Özellikleri:
|
Üvey melek.
|
1.8 ° |
|
Çerçeve Boyutu
|
28 mm |
|
Aşama sayısı
|
2. aşama |
|
Rütbeli Akım
|
0.8Amp |
|
Durum Döner
|
80mN.m |
|
Direniş
|
5.8 ohm |
|
İndüktansa
|
4.1mH |
|
Rotor İnerti
|
9g-cm2 |
|
Motor ağırlığı
|
0.12kg |
|
Kurşun vida
|
Tr5X2 |
|
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
| Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
| 42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
| 42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
| 42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
| Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
