NEMA 23 Entegre Dış Kurşun vida Stepper Motor 2N.M Entegre Kaptive Step Motor

NEMA 23 Entegre Dış Kurşun vida Stepper Motor 2N.M Entegre Kaptive Step Motor

Marka Adı:	Casun
Model Numarası:	57SHD4811-330NXH-PSM57
MOQ:	Mercedes Benz E-Serisi
Fiyat:	$16.68-$30
Ödeme Şartları:	D/A, T/T, L/C, D/P
Tedarik Yeteneği:	40000+Adet+Ay

Detay Bilgi

Ürün Açıklaması

Detay Bilgi

Menşe yeri:

Çin

Sertifika:

CE,ROHS,ISO

adım melek:

1,8°

Tutma Torku:

2 Nm

Akım:

2.8A

Motor Uzunluğu:

76 mm

Şaft:

Vida Mili 330mm Uzunluk

Özelleştirilmiş:

Motor, özel istek üzerine tasarlanıp üretilebilir.

Ambalaj bilgileri:

Karton:38x29xc14m

Yetenek temini:

40000+Adet+Ay

Vurgulamak:

NEMA 23 Kurşun vidalı adımlı motor

Kurşun vidalı adım motor 2N.M.

Ürün Açıklaması

NEMA 23 Entegre Harici Vidalı Step Motor 2N.M Entegre Sabit Step Motor

Casun Entegre Harici Vidalı Step Motor, Casun tarafından tasarlanmış ve üretilmiş özel bir step motor türüdür. NEMA 23 montaj standardına sahiptir ve 2N.m (Newton-metre) tutma torkuna sahiptir. "Entegre harici vidalı" terimi, motorun doğrusal hareket uygulamaları için kullanılan harici bir vidalı mekanizma içerdiğini belirtir.

Vidalı mil, dönme hareketini doğrusal harekete dönüştüren dişli bir şafttır. Vidalı mil mekanizmasını step motora entegre ederek, Casun motor hassas doğrusal konumlandırma gerektiren uygulamalar için kompakt bir çözüm sunar.

"Sabit step motor" terimi, motor enerjilendirilmediğinde şaftın serbestçe dönmesini önleyen bir mekanizma içeren bir step motoru ifade eder. Bu tasarım, motor şaftının sabit bir konumda kalmasını sağlayarak stabilite sağlar ve istenmeyen hareketleri önler.

Genel olarak, Casun Entegre Harici Vidalı Step Motor NEMA 23 2N.M, hem dönme hem de doğrusal hareket kontrolü gerektiren, hassas konumlandırma ve tutma yetenekleri sunan uygulamalar için uygundur.

Ana Özellikler

Bipolar veya unipolar versiyonlar mevcut
Hibrit step motor yapısı
Tek veya çift şaftlı versiyonlarda mevcut
CE ve RoHS onaylı
Mühendislerimiz en iyi çözümü sunmak için 48 saat içinde sizinle iletişime geçecektir

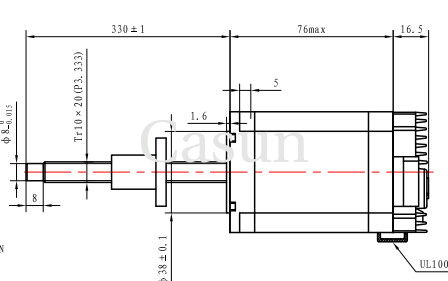

Boyutlar

Motor Özellikleri

Adım Açısı	1.8°
Kasa Boyutu	57 mm
Faz Sayısı	2 Faz
Anma Akımı	2.4A
Tutma Torku	2N.m
Direnç	1.2 ohm
Endüktans	4.2 mH
Rotor Atalet Momenti	460 g-cm²
Motor Ağırlığı	1.4 kg
Kablo Sayısı	4
Bağlantı	Bipolar

Çalışma Özellikleri

Maksimum Sıcaklık	80°C maksimum
Ortam Sıcaklığı	-20°C ila 50°C
Depolama Sıcaklığı	-20°C ila 100°C
Nem Aralığı	%85 veya daha az, yoğuşmasız
Mıknatıs Tel İzolasyonu	B Sınıfı 130°C
İzolasyon Direnci	100M Ohm 500 VDC'de
Dielektrik Dayanımı	500 VDC 1 dakika boyunca
Şaft Radyal Boşluğu	0.02 Maks. (450g-yük)
Şaft Eksenel Boşluğu	0.08 Maks. (450g-yük)
Maks. Radyal Kuvvet	28N (flanştan 20mm)
Maks. Eksenel Kuvvet	10N

Alt Modeller

Gövde Uzunluğu	Vida Çapı	Adım	Vida Uzunluğu
41mm, 54mm, 76mm, 83mm, 100mm	8mm	1mm, 2mm, 4mm, 8mm, 10mm	20mm ~ 1000mm
	9.53mm	1.5875mm, 3.175mm, 25.4mm
	10mm	2mm, 4mm, 10mm, 20mm
	12mm	4mm
	15mm	4mm, 8mm

Özelleştirme Seçenekleri

Temel motorumuz gereksinimlerinizi karşılamıyorsa, motoru spesifikasyonlarınıza göre özelleştirebiliriz. Özelleştirilmiş içerik, benzersiz şaftlar, sarım parametreleri, montaj ölçüleri, özel ihtiyaçlara sahip kablolar, bağlantılar ve daha fazlasını içerir.

Kodlayıcı

Fren

Dişli Kutusu

Şaft

Entegre sabit motor hakkında daha fazla bilgiye ihtiyacınız olursa, lütfen müşteri hizmetleri ile iletişime geçin.

Teklif Alın

Lütfen gereksinimlerinizi bize bildirmek için yukarıdaki "Teklif Alın" düğmesine tıklayın.
