Kurşun Vidalı Step Motor
>
|
|
| Menşe yeri | ÇİN |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | P35SHD4112-250NKH |

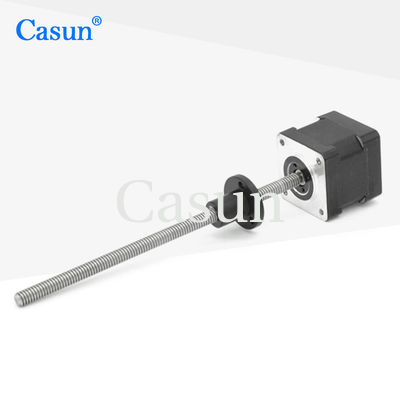

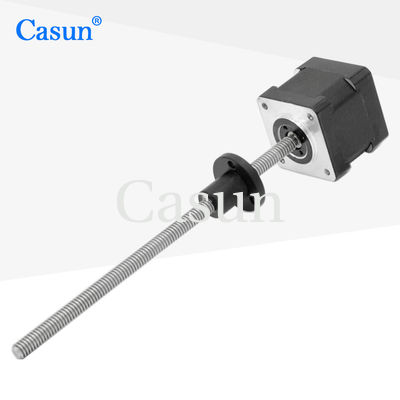

NEMA14 tıbbi ekipmanlar için 0.2kg tr8*8 tork tutan kurşun vidalı kapalı adımlı motor
Bahsettiğiniz NEMA14 kapalı adımlı motor, bir kurşun vida ile tasarlanmıştır ve 0.2kg'lık bir tutar torkuna sahiptir.İşte bu bilgi neyi ima ediyor.:
Motor tipi: 2 fazlı adımlı motor
Tutma tork: 0,2 kg (kilogram)
Kurşun vida: TR8*8
Tutma tork, genellikle N.m (Newton metre) veya kg.cm (kilogram santimetre) olarak ölçülen, hareket etmesini önlemek için motorun hareketsizken uygulayabileceği maksimum tork'u gösterir.0 olarak belirtilmiştir..2kg, bu da motorun güç uygulandığında dönmeden 0,2kg'a kadar ağırlıkta nesneleri tutabileceği anlamına gelir.
Kurşun vida özelliği TR8 * 8 kurşun vida'nın iplik türünü ve yayını ifade eder. TR8, 8 mm büyük çaplı bir trapezoidal iplik profilini gösterir."*8" kurşun vida 8mm bir pitch olduğunu gösterir, yani her tam devrim için 8 mm ilerler.
Bu tür kapalı kurşun vidalı adımlı motor, tıbbi pompalar, hassas konumlandırma sistemleri,veya kontrol edilen doğrusal hareket gerektiren diğer uygulamalar.
Özellikleri:
|
Üvey melek.
|
1.8 ° |
|
Çerçeve Boyutu
|
35 mm |
|
Aşama sayısı
|
2. aşama |
|
Rütbeli Akım
|
0.4Amp |
|
Durum Döner
|
200mN.m |
|
Direniş
|
200 ohm |
|
İndüktansa
|
20mH |
|
Rotor İnerti
|
14g-cm2 |
|
Motor ağırlığı
|
0.2kg |
|
Kurşun vida
|
Tr8X8 |
|
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
| Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
| 42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
| 42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
| 42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
| Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
