Kurşun Vidalı Step Motor
>
|
|
| Menşe yeri | ÇİN |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | P35SHD4110-50NL |

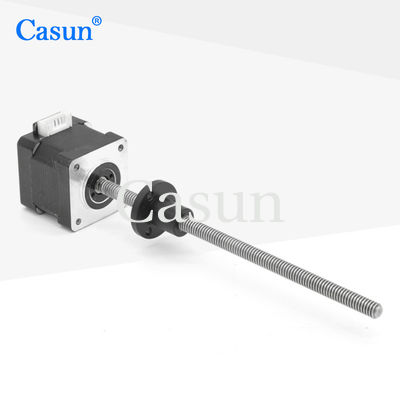

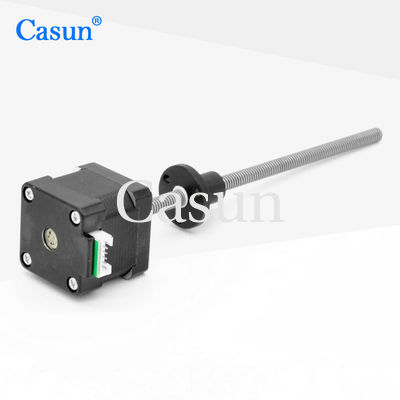

Casun Nema14 35x35x34mm Kurşun vida Stepper Motor Tr8x4 (((P2) Mini Captive Stepper Motor
Bahsettiğiniz NEMA14 kapalı adımlı motor, bir kurşun vida ile tasarlanmış ve 0.2 kg'lık bir tutar torkuna sahiptir. Motorun boyutları 35x35x34mm olarak belirtilmiştir.ve kurşun vida TR8*4 özelliğine sahiptirİşte bilgi ayrımı:
Motor tipi: 2 fazlı adımlı motor
Tutma tork: 0,2 kg (kilogram)
Boyutlar: 35x35x34mm (genişlik x derinlik x yükseklik)
Kurşun vida: TR8*4
0.2kg'lık tutma tork, genellikle N.m (Newton metre) veya kg.cm (kilogram santimetre) olarak ölçülen, motorun dönmeyi önlemek veya bir yükü yerinde tutmak için üretebileceği maksimum tork'u gösterir.
Motorun boyutları, genişlik, derinlik ve yükseklik ölçümleriyle fiziksel boyutunu gösteren 35x35x34mm olarak belirtilmiştir.
Kurşun vida özelliği TR8 * 4 kurşun vida'nın iplik tipine ve yayına atıfta bulunur. TR8, 8 mm büyük çaplı bir trapez biçimli iplik profilini gösterir ve "*4" 4 mmlik bir yayı gösterir.Bu, kurşun vida her tam dönüş için 4 mm ilerler anlamına gelir.
Bu tür kapalı kurşun vidalı adımlı motor, tıbbi pompalar, hassas konumlandırma sistemleri,veya kontrol edilen doğrusal hareket gerektiren diğer uygulamalar.
Özellikleri:
|
Üvey melek.
|
1.8 ° |
|
Çerçeve Boyutu
|
35 mm |
|
Aşama sayısı
|
2. aşama |
|
Rütbeli Akım
|
0.4Amp |
|
Durum Döner
|
200mN.m |
|
Direniş
|
200 ohm |
|
İndüktansa
|
20mH |
|
Rotor İnerti
|
14g-cm2 |
|
Motor ağırlığı
|
0.2kg |
|
Kurşun vida
|
Tr8X8 |
|
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
| Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
| 42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
| 42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
| 42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
| Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
