Menşe yeri | ÇİN |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | P35SHD0501-50NLFH |

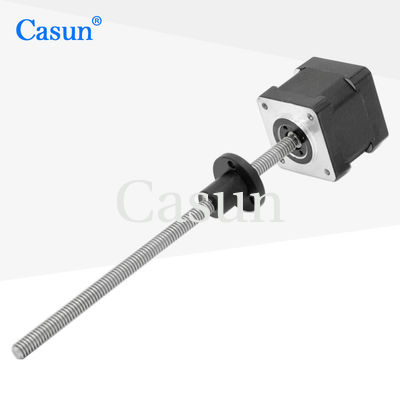

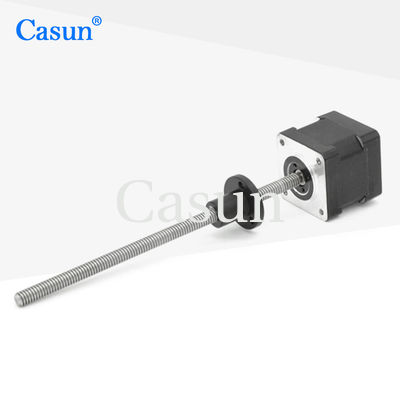

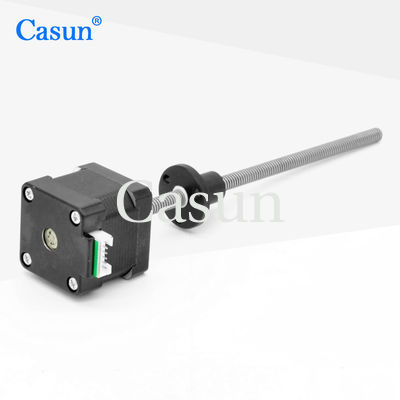

NEMA 14 Hibrit Adımlı Motor Tr5*1 (P1) Adımlı Motor Mikro Adımlı Motor Otomasyon Makinesi İçin
NEMA14 tıbbi ekipmanlar için 0.2kg tr5*4 tork tutan kurşun vidalı kapalı adım motor
Bahsettiğiniz NEMA14 kapalı adımlı motor, bir kurşun vida ile tasarlanmıştır ve 0.2kg'lık bir tutar torkuna sahiptir.
Motor tipi: 2 fazlı adımlı motor
Tutma tork: 0,2 kg (kilogram)
Kurşun vida: TR5*4 ((p1)
0.2kg'lık tutma tork, motorun rotasyonu önlemek veya bir yükü yerinde tutmak için üretebileceği maksimum tork'u gösterir.cm (kilogram-santimetre).
Kurşun vida özelliği TR5 * 4 ((p1) kurşun vidaının iplik türünü, sıçramasını ve ek özelliklerini ifade eder. TR5 5 mm büyük çaplı trapezoidal bir iplik profilini gösterir."*4" 4 mm'lik bir ara gösterir., bu da kurşun vida her tam devrim için 4 mm ilerlediğini gösterir. " ((p1) " kurşun vida'nın belirli özelliklere veya değişikliklere sahip olabileceğini gösterir.üreticinin veya özel uygulama gereksinimlerine bağlı olarak değişebilir.
Bu tür kapalı kurşun vida ile adımlı motor, otomatik montaj sistemleri, hassas konumlandırma sistemleri,veya kontrol edilen doğrusal hareket gerektiren diğer uygulamalar.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
35 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.4Amp |
Durum Döner
|
200mN.m |
Direniş
|
24 ohm |
İndüktansa
|
34mH |
Rotor İnerti
|
12g-cm2 |
Motor ağırlığı
|
0.2kg |
Kurşun vida
|
Tr5X4 |
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
