Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD0003-200NKH |

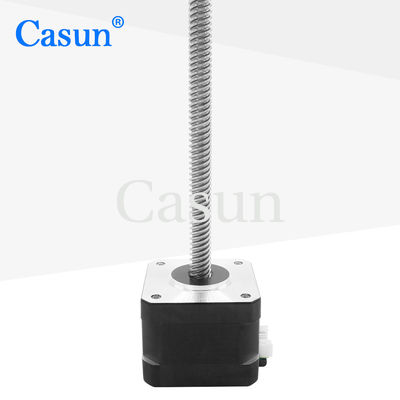

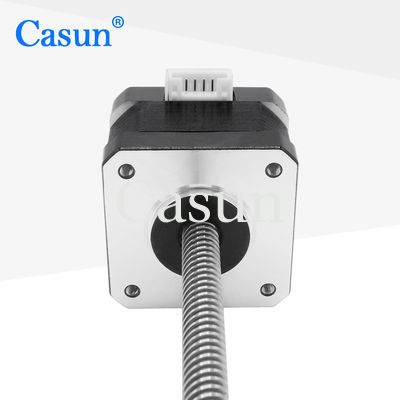

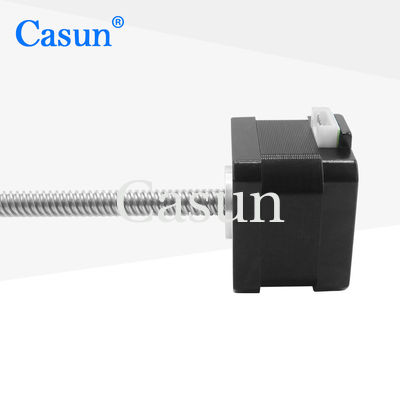

Nema 17 Tr8*8 200mm kurşun vida elektrikli doğrusal motor aktüatör ipliği 12V 28N.Cm
Dış vida çubuğu adım motor dönmeyi bıraktığında, sabit bir konumu koruyabilir ve belirli kendi kendine kilitlenme özellikleri sergiler.
Kesin kontrol, yüksek tork çıkışı, kendi kendine kilitleme özellikleri, kompakt tasarım, düşük gürültü.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
42 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.4Amp |
Durum Döner
|
280 mN.m |
Direniş
|
30 ohm |
İndüktansa
|
37mH |
Rotor İnerti
|
38g-cm2 |
Motor ağırlığı
|
0.2kg |
Kurşun vida
|
Tr8X8 |
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
