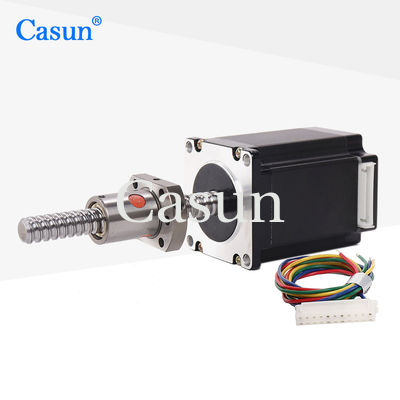

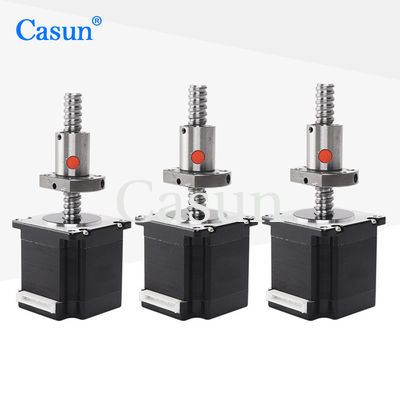

Nema11 toplu vida çubuğu adım motor 32mN.M doğrusal adım motor
Bir top vida step motor, doğrusal hareket için bir top vida mekanizmasını içeren bir tip step motordur.Kesin ve kontrol edilen doğrusal hareketleri elde etmek için bir step motorunun dönme hareketini bir top vidalarının doğrusal hareket yetenekleriyle birleştirir.
NEMA 11, Ulusal Elektrik Üreticileri Derneği (NEMA) tarafından tanımlanan standart bir motor çerçeve boyutudur.NEMA 11 standardı, motorun fiziksel boyutlarını ve montaj düzenlerini belirtir.Farklı üreticiler arasında birbirini değiştirebilirliği sağlar.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
28 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.5Amp |
Durum Döner
|
32mN.m |
Direniş
|
Ohm. |
İndüktansa
|
mH |
Rotor İnerti
|
g-cm2 |
Motor ağırlığı
|
0.26kg |
Kurşun vida
|
49 mm |
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
