Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | B20SHD4059-C35L |

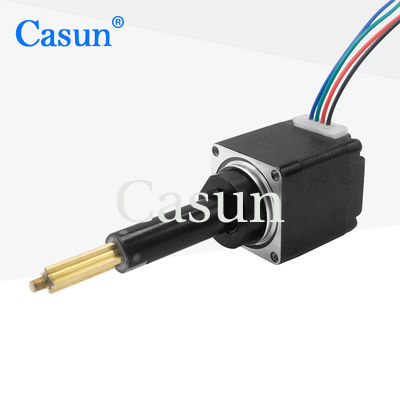

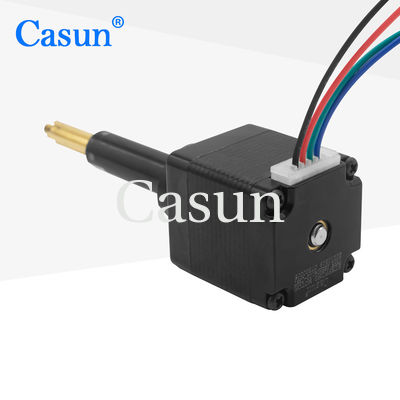

Nema 8 Adımlı motor doğrusal aktüatör 6,24Vdc 0.4Amp 0.3kg dispansör için doğrusal adımlı motor
Nema 8, Ulusal Elektrik Üreticileri Derneği (NEMA) tarafından tanımlanan standart bir adım motor boyutudur. Motorun montaj boyutlarını ve diğer mekanik özelliklerini belirtir.
6 ila 24 Vdc gerilim aralığı, motorun bu gerilim aralığında çalıştırılabileceğini gösterir.Seçtiğiniz özel voltaj uygulamaya ve motor kontrol etmek için kullanılan sürücüye bağlı olacaktır.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
20 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.4Amp |
Durum Döner
|
-kg at -pps |
Direniş
|
11.5 ohm |
İndüktansa
|
3.50mH |
Rotor İnerti
|
6g-cm2 |
Motor ağırlığı
|
0.2kg |
Kurşun
|
35 mm |
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
