Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | B20SHD4359-C191 |

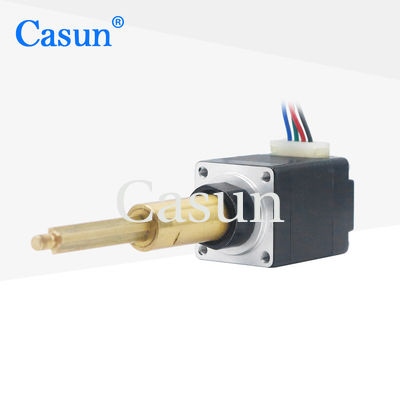

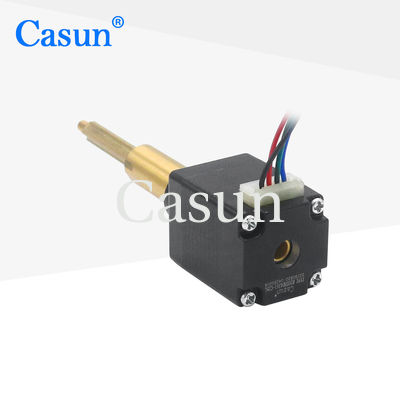

Adım Motoru Nema 8 Kurşun Rehberi 19.05 Kurşun Vuruşlu Adım Motoru Tr3.5x0.6096 Tıbbi Makine için
Bir mikro adımlı motor genellikle doğrusal bir aktüatör oluşturmak için kullanılır.Basamaklı motorun döner hareketini kurşun vida mekanizması aracılığıyla doğrusal harekete dönüştürerek hassas ve kontrol edilen doğrusal hareket sağlar.
1Yük kapasitesi: Yük kapasitesi 25N'dir, yani doğrusal aktüatör 25 Newton'un maksimum kuvvetini kaldırabilir.Bu, aktüatörün performansını tehlikeye atmadan etkili bir şekilde hareket edebileceği veya tutabileceği ağırlık veya kuvvet miktarını gösterir.Etkinleticinin bunu idare edebilmesini sağlamak için özel uygulamanızın yük gereksinimlerini göz önünde bulundurmak önemlidir.
2Hız (200pps): 200pps hızı, adımlı motorun döndürebileceği maksimum darbe hızını gösterir. Her darbe bir adıma karşılık gelir ve hız saniyede adımlarla ölçülür.Etkinleticinin gerçek doğrusal hızı, kurşun vida mesafesine ve sistemin spesifik yapılandırmasına bağlı olacaktır..
3.NEMA 8 Adımlı Motor: NEMA 8 işareti, adımlı motorun boyutunu ve montaj boyutlarını belirtir.NEMA 8 motorları kompakttır ve genellikle daha büyük NEMA boyutlarına kıyasla daha küçük bir çerçeve boyutuna ve daha düşük tork'a sahiptirGenellikle alanın sınırlı olduğu uygulamalarda kullanılırlar.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
20 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.6Amp |
Durum Döner
|
25N, 200pps |
Direniş
|
11.5 ohm |
İndüktansa
|
3.50mH |
Rotor İnerti
|
6g-cm2 |
Motor ağırlığı
|
0.2kg |
Kurşun
|
19.06mm |
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
