Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROSH,ISO |
Model numarası | 57SHD4425-46G |

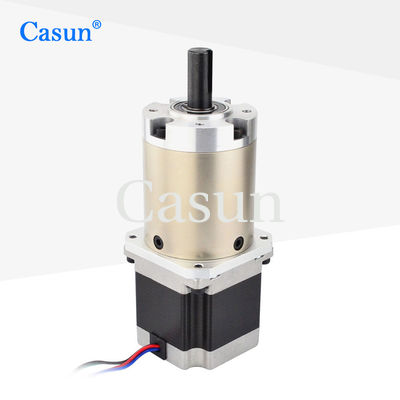

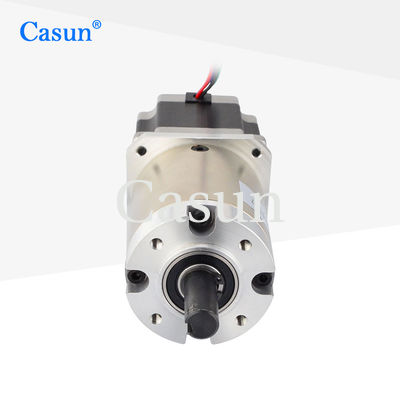

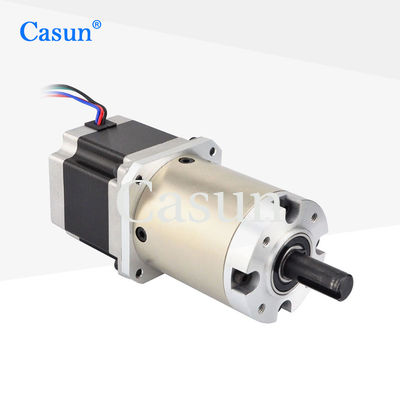

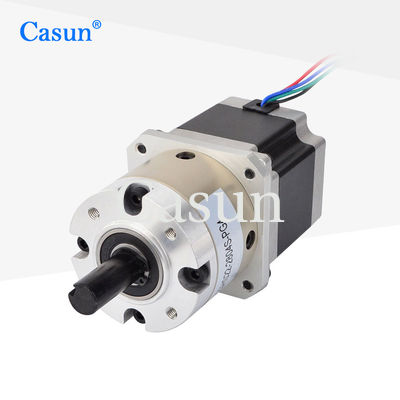

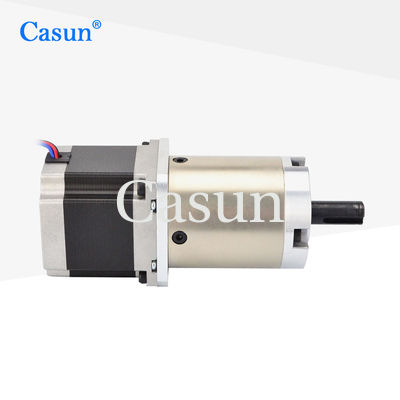

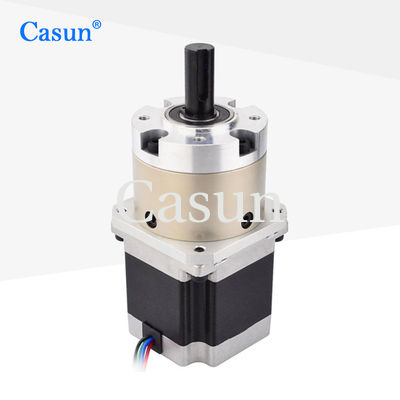

Kısıtlama NEMA 23 CNC ve Robotik Kol için vites kutusu 23HS22-280 ile gezegensel adımlı motor
NEMA 23 redüksiyon motoru, bir redüksiyon mekanizması aracılığıyla hızı düşürür ve tork artırır.düşük hızlarda daha fazla tork verebilen ve yüksek tork gerektirdiği durumlar için uygun.
Makine aletleri, otomatik üretim hatları, 3 boyutlu yazıcılar vb. gibi alanlarda yaygın olarak kullanılmaktadır.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
57 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
2.8 A |
Durum Döner
|
1250mN.m |
Direniş
|
0.9 mm |
İndüktansa
|
2.5 mH |
Rotor İnerti
|
260 g-cm2 |
Motor ağırlığı
|
1.1 kg |
Düğüm azaltma oranı
|
46.66:1 |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((Flanş'tan 12mm): ≤250N
Max.Axisal Load:≤100N
Akçenin radyal oyunculuğu (Flanş'a yakın):≤0.08m
Aksyal Çekim: ≤0.4mm
Karşı tepki yüklenmeden: ≤2,5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
41 mm 54 mm 76 mm 83 mm 100 mm |
48 mm | 3.6 | % 90 | ||
4.25 | |||||
60 mm | 12.96 | % 80 | |||
15.3 | |||||
18.1 | |||||
72 mm | 46.66 | % 70 | |||
55.08 | |||||
65.025 | |||||
76.77 |
