Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE, ISO, ROHS |
Model numarası | 57SHD4934-20B |

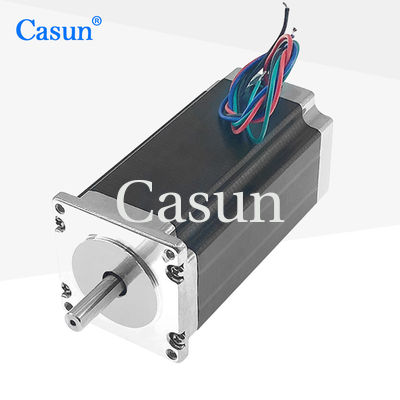

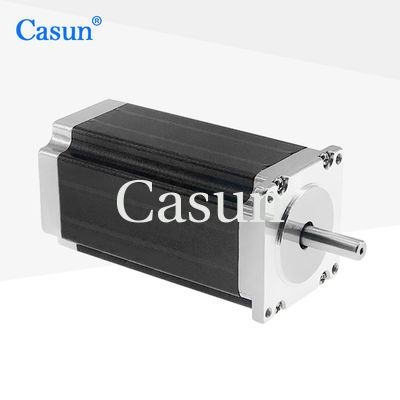

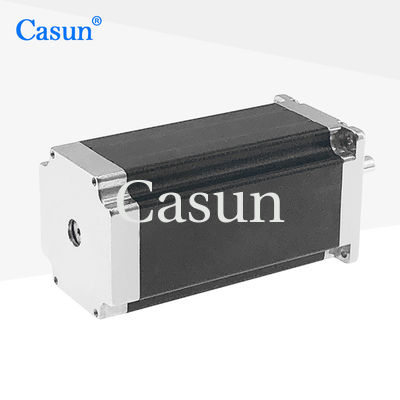

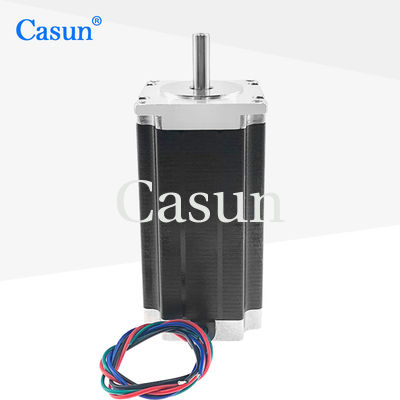

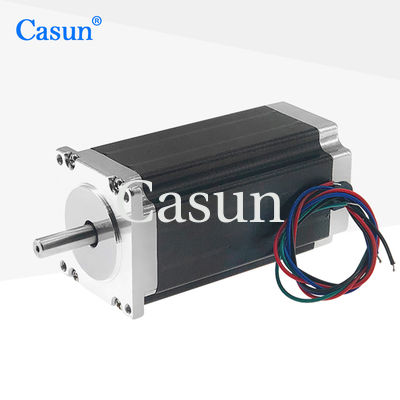

Nema 23 Adımlı Motor, 57*57*100mm 1.8 Derece 2 Faza, 3.3N.m.
Yüksek Kalite Tedarikçi Nema 23 Adımlı Motorlar 3.3N.M Cnc Kit Dc Motor için
57 mm'lik yavaşlama adım motoru, adım motorlarının ve azaltıcıların özelliklerini birleştirir.hassas konumlandırma kontrolünü sağlayan ve yüksek hassasiyetli konumlandırma gerektiren uygulamalar için uygun.
Açık döngü kontrolü, konum geri bildirimi gereksinimini ortadan kaldırır ve böylece güç tüketimini azaltır.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
57 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
3 A |
Durum Döner
|
3.3 N.m. |
Direniş
|
2.8 mm |
İndüktansa
|
11 mH |
Rotor İnerti
|
650 g-cm2 |
Motor ağırlığı
|
1.3 kg |
Shatf
|
20 mm |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((Flanş'tan 12mm):≤80N
Max.Axisal Load:≤30N
Çapının radyal oynaması (Flanş'a yakın):≤0.06mm
Çubuk Aksyal Oyunu: ≤0.3mm
Karşı tepki:1.5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | % 90 | ||
5.18 | |||||
35 mm | 13.76 | % 80 | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | % 70 | |||
71 | |||||
99.5 | |||||
139 |
