Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | P35SHD0314-20QH |

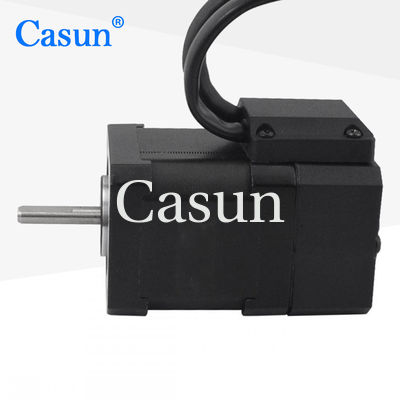

Kodlayıcı NEMA14 35X20mm 98mN.M 1024pm Kapalı Loop Stepper Motor ile Stepper Motor
Nema14 Kapalı Döngülü Adımcı Motor 90mN.m 1.1Amp Kodlayıcı ile
Boyut: NEMA 14, 1.4 inç veya yaklaşık 35 mm kare olan motor çerçevesinin boyutunu ifade eder.
Döner: Bahsettiğiniz motorun 90 mN.m (millinewton metre) bir tutma torkuna sahiptir.
Akım: Motorun 1.1 Ampere'lik bir nominal akımı vardır. Bu, motor sargılarının belirtilen tork'u elde etmek için sağlanması gereken maksimum akımı gösterir.
Kapalı döngü: Kapalı döngü özelliği, motorun konum geri bildirimi için bir kodlayıcı içerdiği anlamına gelir.kapalı döngü steppers aşama kaybı veya konum hataları tespit ve düzeltebilirKodlayıcı, kontrol sistemine geri bildirim sağlar, bu da motorun çalışmasını gerçek zamanlı olarak ayarlamasına izin verir ve doğru konumlandırmayı sağlar.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
42 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
1.1Amp |
Durum Döner
|
90mN.m |
Direniş
|
3.2 mm |
İndüktansa
|
2.7mH |
Rotor İnerti
|
12g-cm2 |
Motor ağırlığı
|
0.17 kg |
Kodlayıcı Pulsh
|
1-24 |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Kodlayıcı
Voltaj: 5 v
Çıkış: A + A - B + B - Z + Z -
Model | Durum Döner | Adım açısı | Uzunluk | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
