Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 86SHD4313-37QH |

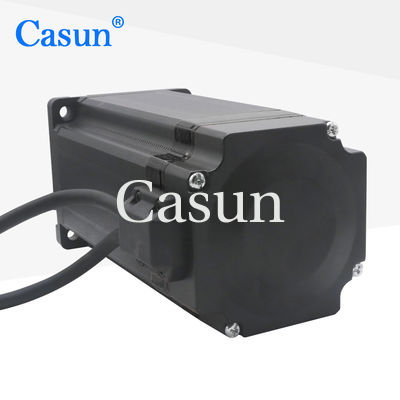

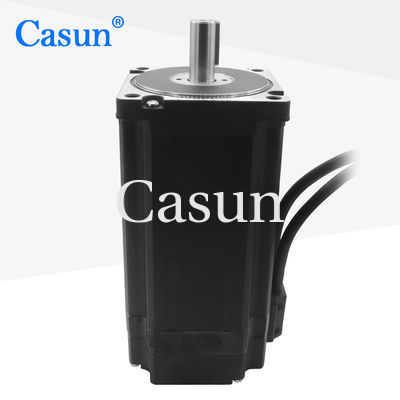

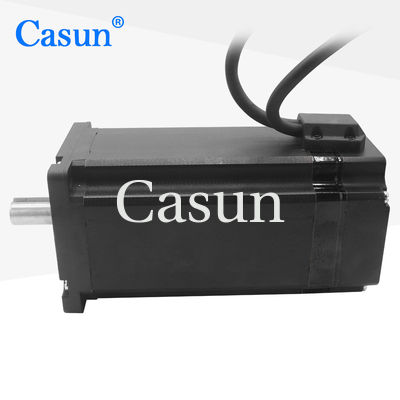

NEMA 34 5.6N.m 4eksli kapalı döngü 1000PPR CNC makineleri için manyetik kodlayıcı ile adımlı motor kitleri
NEMA 34, 3,4 inç (86 mm) bir montaj flens boyutuyla adımlı motorlar için standart bir boyutu ifade eder. "5,6N.m" spesifikasyonu, motorun tutma torkunu gösterir.Dış kuvvetlere maruz kaldığında pozisyonunu koruma yeteneğini ölçenBu durumda, motorun 5,6 Newton-metrelik bir sabitleme torkü var.
Manyetik kodlayıcı ile 4 eksenli kapalı döngülü adımlı motor seti, CNC (Bilgisayar Sayısal Kontrol) makinelerinde kullanılmak üzere tasarlanmıştır.örneğin kodlayıcılar, motor şaftının konumunu izlemek ve kontrol sistemine geri bildirim sağlamak için daha doğru konumlandırmayı ve durgunlaşmaya veya adım kaybına daha fazla direnç sağlar.Açık döngülü adımlı sistemlerle karşılaştırıldığında.
Manyetik kodlayıcı, motor şaftının konumunu tespit etmek için mıknatıslar ve Hall etkisi sensörlerini kullanan bir konum sensörüdür.Kontrol sisteminin gerçek zamanlı olarak ayarlama yapmasını ve doğru hareketleri sağlamasını sağlar.
Genel olarak, manyetik kodlayıcıyla NEMA 34 5.6N.m 4 eksenli kapalı döngülü adımlı motor seti, yüksek tork ve hassas konumlandırma yetenekleri gerektiren CNC makineleri için uygundur.Açık döngü stepper sistemlerine kıyasla daha iyi performans ve güvenilirlik sağlar, doğruluğun çok önemli olduğu CNC frezeleme, yönlendirme veya 3 boyutlu baskı gibi uygulamalar için idealdir.
Özellikleri:
Üvey melek. |
1.8 ° |
Çerçeve Boyutu |
86 mm |
Aşama sayısı |
2. aşama |
Rütbeli Akım |
3 A |
Durum Döner |
5.6N.m |
Direniş |
1.5 ohm |
İndüktansa |
15 mH |
Rotor İnerti |
2700 g-cm2 |
Motor ağırlığı |
3.8 kg |
İletişim sayısı |
4 |
Bağlantı |
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Model | Sahiplik Döner |
Rated Mevcut |
Direniş Fase başına |
İndüktansa Fase başına |
Dayanmak. Döner |
Rotor İnersiyon |
Kurşun Kablo |
Motor uzunluk |
mN.m | A | Oh | mH | mN.m | g.cm2 | - Hayır, hayır. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
İndir
Kodlayıcı |
Fren |
Düğme Kutusu |
Şaktı |
