Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 57SHD0410-21Q |

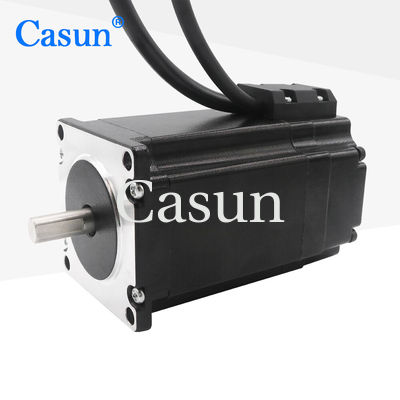

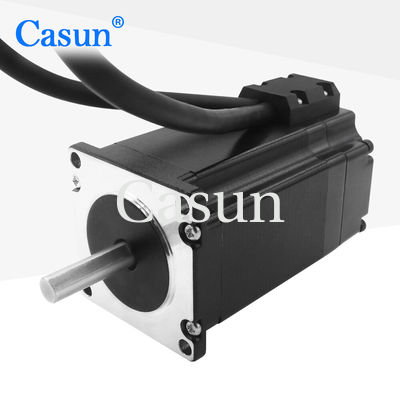

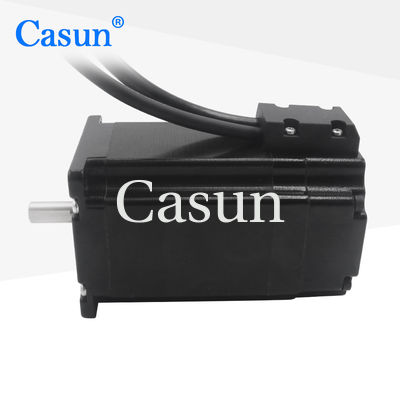

NEMA 23 1N.m kapalı döngü 1024PPR CNC makineleri için manyetik kodlayıcı ile adımlı motor kitleri
NEMA 23: NEMA 23 standardı, motorun boyutunu ve montaj özelliklerini tanımlar.NEMA 23 motor montajları ile uyumluluğu sağlar.
1 N.m tork: Motor, dönüş kuvvetini temsil eden 1 N.m maksimum tork üretebilir.Bu tork derecelendirmesi, motorun CNC uygulamalarında yükleri sürme ve direnci aşma yeteneğini belirler.
Kapalı döngü kontrolü: Kapalı döngü kontrol sistemi adımlı motor kitine entegre edilmiştir.Bu sürekli olarak motorun konumunu izlemek ve gerçek zamanlı ayarlamalar yapmak için manyetik kodlayıcı geri bildirim kullanırBu kapalı döngü kontrol mekanizması, doğru ve güvenilir konumlandırmayı sağlamak için herhangi bir konum hatasını veya kaçırılan adımları düzeltmeye yardımcı olur.
1024PPR manyetik kodlayıcı: Manyetik kodlayıcı, dönüş başına 1024 darbeler üreterek yüksek çözünürlüklü geri bildirim sağlar.Bu, kesin konum kontrolü için izin verir ve motorun gerçek konumunun doğru izlenmesini sağlar.
NEMA 23 1N.m kapalı döngülü adımlı motor seti, manyetik bir kodlayıcı ve 1024 PPR çözünürlüğü ile, hassas ve tekrarlanabilir konumlandırma gerektiren CNC makineleri için çok uygundur.Kapalı döngü kontrol sistemi, manyetik kodlayıcı geri bildirimi ile birleştirildiğinde, çalışmada oluşabilecek herhangi bir hatayı veya rahatsızlığı telafi ederek motorun performansını arttırır.istikrarlı, ve güvenilirliği, yüksek hassasiyet ve kontrol gerektiren CNC uygulamaları için ideal bir seçim haline getirir.
Özellikleri:
Üvey melek. |
1.8 ° |
Çerçeve Boyutu |
86 mm |
Aşama sayısı |
2. aşama |
Rütbeli Akım |
2 A |
Durum Döner |
1N.m. |
Direniş |
1.5 ohm |
İndüktansa |
15 mH |
Rotor İnerti |
260 g-cm2 |
Motor ağırlığı |
3.8 kg |
İletişim sayısı |
4 |
Bağlantı |
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Model | Sahiplik Döner |
Rated Mevcut |
Direniş Fase başına |
İndüktansa Fase başına |
Dayanmak. Döner |
Rotor İnersiyon |
Kurşun Kablo |
Motor uzunluk |
mN.m | A | Oh | mH | mN.m | g.cm2 | - Hayır, hayır. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
İndir
Kodlayıcı |
Fren |
Düğme Kutusu |
Şaktı |
