Menşe yeri | ÇIN |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 86SHD4509-34Q |

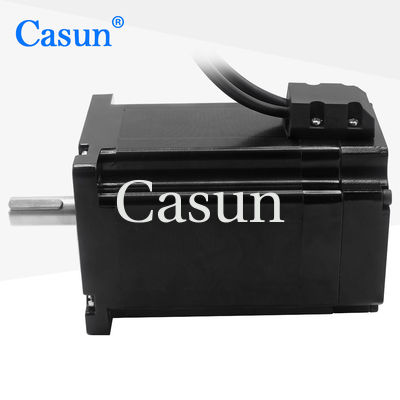

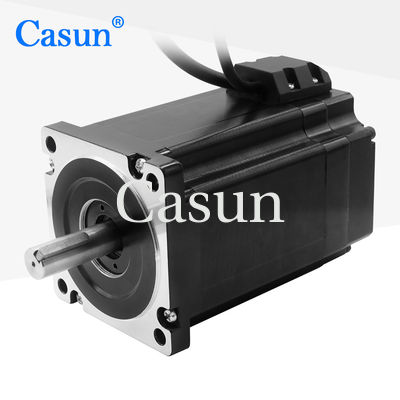

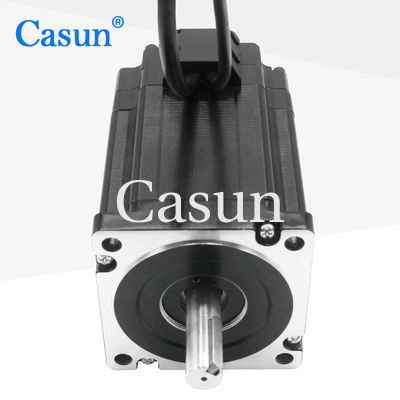

NEMA 34 12N.m kapalı döngü 1000PPR katman makineleri için manyetik kodlayıcı ile adım motor kitleri
Kapalı döngülü bir adımlı motor sistemi, doğru konumlandırmayı sağlamak için geri bildirim kullanır.Bu geri bildirim, kontrolörün motorun konumunu gerçek zamanlı olarak izlemesini ve ayarlamasını sağlar, potansiyel hataları en aza indirgenerek ve genel doğruluğu arttırarak.
1000PPR (Pulses Per Revolution) özelliği manyetik kodlayıcının çözünürlüğünü gösterir.Bu yüksek çözünürlük, katman makinelerinde veya doğru hareket gerektiren diğer uygulamalarda hassas kontrol ve konumlandırmayı sağlar.
Özellikleri:
Üvey melek. |
1.8 ° |
Çerçeve Boyutu |
60 mm |
Aşama sayısı |
2. aşama |
Rütbeli Akım |
6A |
Durum Döner |
12 N.m |
Direniş |
1.5 ohm |
İndüktansa |
7.2 mH |
Rotor İnerti |
3600g-cm2 |
Motor ağırlığı |
5.15 kg |
İletişim sayısı |
4 |
Bağlantı |
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Model | Sahiplik Döner |
Rated Mevcut |
Direniş Fase başına |
İndüktansa Fase başına |
Dayanmak. Döner |
Rotor İnersiyon |
Kurşun Kablo |
Motor uzunluk |
mN.m | A | Oh | mH | mN.m | g.cm2 | - Hayır, hayır. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
İndir
Kodlayıcı |
Fren |
Düğme Kutusu |
Şaktı |
