Menşe yeri | ÇIN |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD4260-22Q |

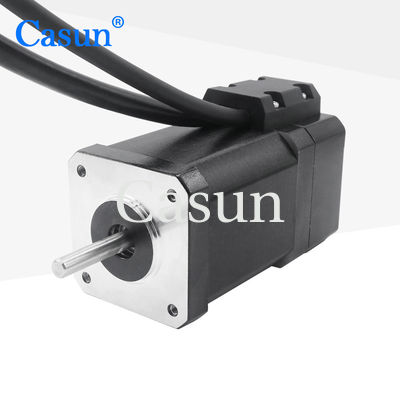

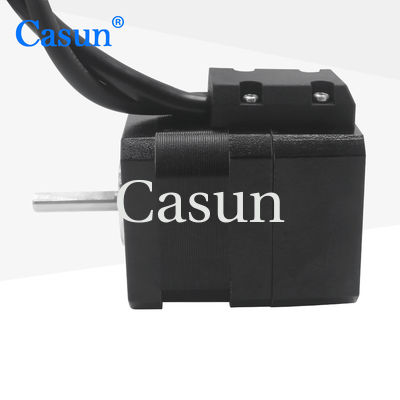

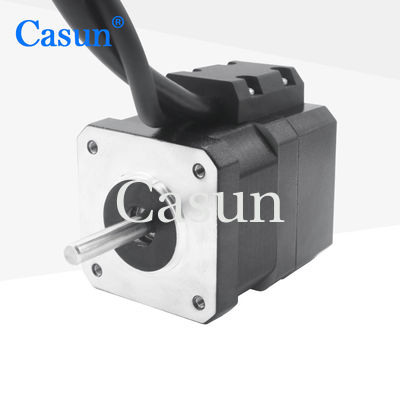

Casun Kapalı Halkalı Adımcı Motor360mN.M Nema 17 Adımcı Motor Denetleyicisiyle 42x40mm Adımcı Motor
Kodlayıcı Adım Motoru 360mN.M 42x40mm Kapalı Loop Adım Motoru Nema 17 Otomasyon Ekipmanı için 1000 Ppr Kodlayıcı ile
Nema17 Kapalı Loop Stepper Motor 360mN.m 1.65Amp Encoder ile
Bahsettiğiniz Casun Kapalı Halkalı Adımlı Motor, Casun Motors tarafından üretilen özel bir adımlı motor modeldir. 360mN.m tutma torkuna ve 42x40mm boyutuna sahiptir."Kapalı döngü" terimi, bu adım motorun doğru konumlandırmayı sağlamak için bir geri bildirim mekanizması içerdiğini gösterir.
Nema 17, motorun yüz plaka boyutunu gösteren adım motorları için montaj standardına atıfta bulunur.Stepper motor kontrolörü, stepper motora kontrol sinyalleri veren bir cihazdır., hızını, yönünü ve konumunu kontrol etmenizi sağlar.
Kapalı döngülü bir adım motor ve özel bir adım motor kontrolörü kullanarak,motorun gerçek konumu hakkında geri bildirim vererek ve gerektiğinde ayarlamalar yaparak motorun konumu üzerinde daha kesin bir kontrol elde edebilirsiniz.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
42 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
1.65Amp |
Durum Döner
|
360mN.m |
Direniş
|
0.72mm |
İndüktansa
|
1.44mH |
Rotor İnerti
|
57 g-cm2 |
Motor ağırlığı
|
0.28 kg |
Kodlayıcı Pulsh
|
1000PPR |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Kodlayıcı
Voltaj: 5 v
Çıkış: A + A - B + B -
Model | Durum Döner | Adım açısı | Uzunluk | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
