Menşe yeri | ÇIN |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 86SHD4201-37B |

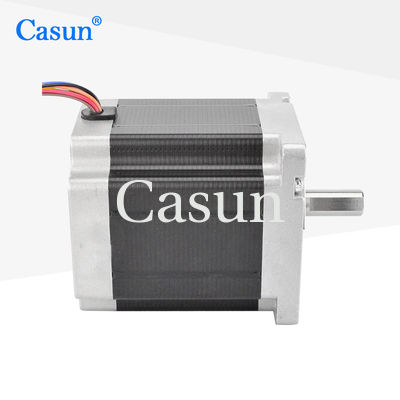

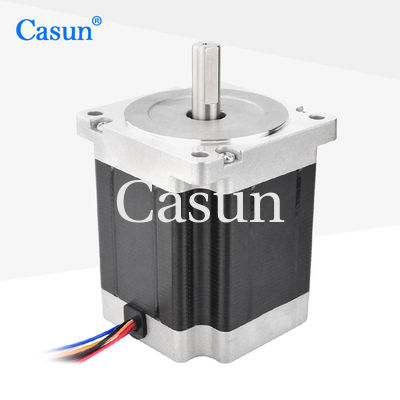

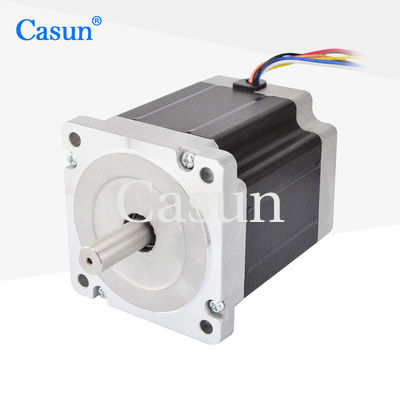

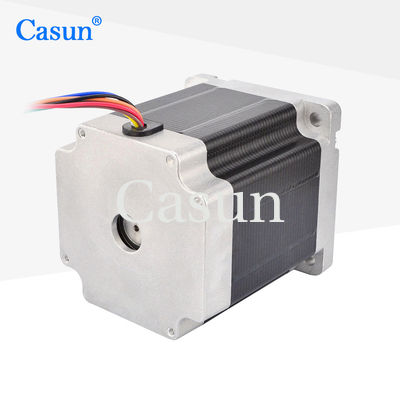

NEMA 34 Hibrit Adım Motoru 7N.M 98mm Vücut 1.8 Derece Makine Araçları için
NEMA 34 adım motorları tipik olarak yüksek tork çıkışına sahiptir ve ağır yükleri çalıştırmak için yeterli güç sağlayabilir.
Hareket, hassas açı kontrolü ile elde edilir ve hareketin her adımı hassas bir şekilde tanımlanır.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
86 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
3.0A |
Durum Döner
|
7N.m |
Direniş
|
1.5 ohm |
İndüktansa
|
15mH |
Rotor İnerti
|
1700 g-cm2 |
Motor ağırlığı
|
2.9 kg |
İletişim sayısı
|
4 |
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Model | Durum Döner | Adım açısı | Uzunluk | TŞaktı türü | Rütbeli Akım |
86SHD4003-32 | 4.0N.m | 1.8° | 69 mm | Anahtar Çubuğu-32 mm | 4.0A |
86SHD4101-32 | 4.5N.m | 1.8° | 76 mm | Anahtar Çubuğu-32 mm | 4.0A |
86SHD4201-37 | 5.6N.m | 1.8° | 98 mm | Anahtar şaftı-37mm | 4.0A |
86SHD4314-37 | 6.8N.m | 1.8° | 112 mm | Anahtar şaftı-37mm | 5.0A |
86SHD4404-37 | 8.0N.m | 1.8° | 127 mm | Anahtar şaftı-37mm | 5.0A |
86SHD4505-37 | 12.0N.m | 1.8° | 150 mm | Anahtar şaftı-37mm | 5.5A |
