Menşe yeri | ÇIN |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD4419-24Q |

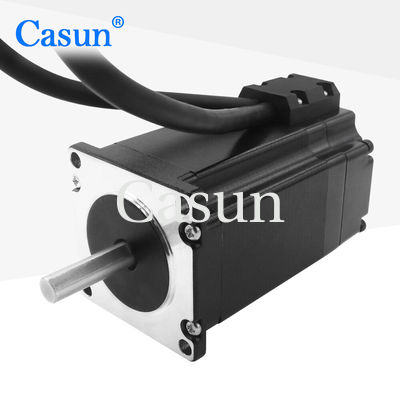

1. 8 derece Casun Kapalı Döngülü Adımcı Motor 2400mN.M 57x76mm Adımcı Motor Nema 23 Adımcı Motor Denetleyicisiyle
Nema23 Kapalı Döngülü Adımlı Motor 240mN.m 3Amp Kodlayıcı ile
Nema 23, montaj boyutlarını tanımlayan adımlı motorlar için standart bir özelliktir.Nema 23 motorları genellikle orta tork ve doğru konumlandırma gerektiren çeşitli uygulamalarda kullanılır.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
57 mm |
Aşama sayısı
|
2. Aşama |
Rütbeli Akım
|
3Amp |
Durum Döner
|
240mN.m |
Direniş
|
3.3hm |
İndüktansa
|
2.8mH |
Rotor İnerti
|
72 g-cm2 |
Motor ağırlığı
|
1 kg |
Kodlayıcı Pulsh
|
1240PPS |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Kodlayıcı
özelleştirilebilir
Voltaj: 5 v
Çıkış: A + A - B + B -
Model | Durum Döner | Adım açısı | Uzunluk | Çubuk Türü | Rütbeli Akım |
42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
