Menşe yeri | ÇIN |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | P35SHD4127-19GQ |

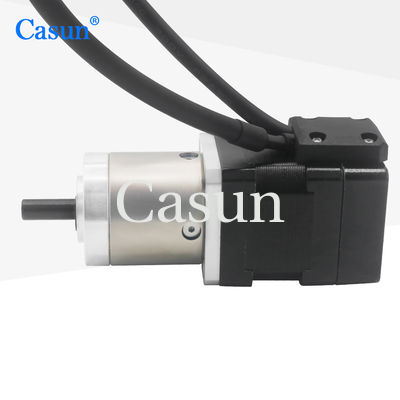

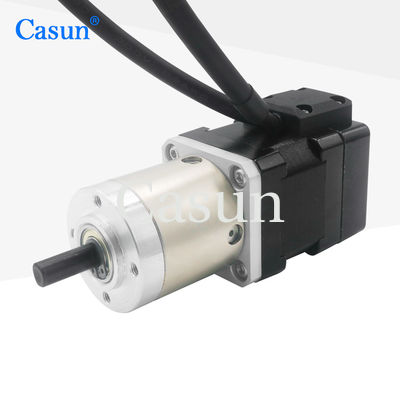

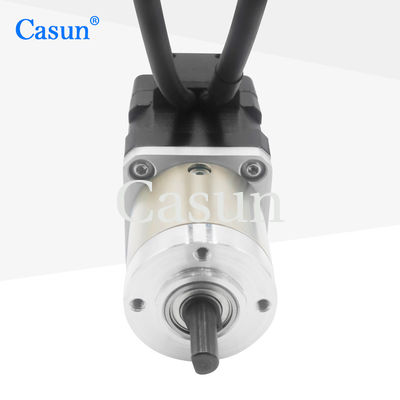

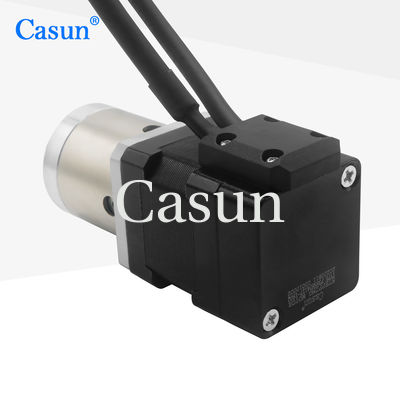

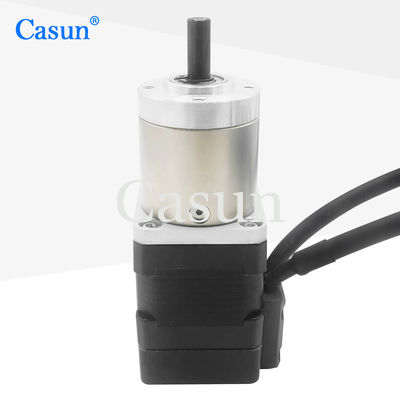

NEMA 14 Düğme Kutusu Kademeli Motor Kodlayıcı 0.18N.M 1.0A PLC için
PLC'ler, hareket denetleyicileri gibi mevcut kontrol sistemleriyle uyumludur ve entegrasyonu nispeten basit hale getirir.
Küçük otomasyon sistemleri, su pompaları, elektrikli kapı kilitleri, görüntü tarayıcıları ve hassas konumlandırma araçları.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
35 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
1.0 A |
Durum Döner
|
180 mN.m |
Direniş
|
3.2 ohm |
İndüktansa
|
4.5 mH |
Rotor İnerti
|
18 g-cm2 |
Motor ağırlığı
|
0.36 kg |
Düğüm azaltma oranı
|
19.2:1 |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nem aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((12mm flensten):≤80N
Max.Axisal Load:≤30N
Çapının radyal yayılması (Flanş'a yakın):≤0.06m
Aksa Çekimi: ≤0.3mm
Karşı tepki yüklenmeden:≤1,5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
26 mm 34 mm 40 mm |
29.1 mm | 3.71 | % 90 | ||
5.18 | |||||
36.8 mm | 13.76 | % 80 | |||
19.2 | |||||
26.8 | |||||
44.6 mm | 51 | % 70 | |||
71 | |||||
99.5 | |||||
139 |
