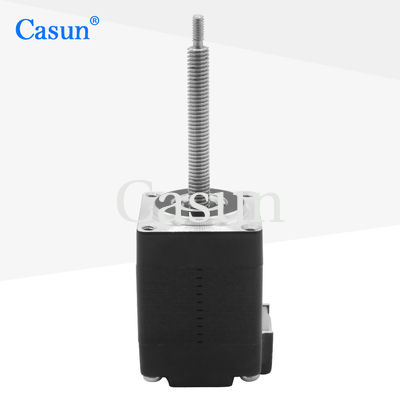

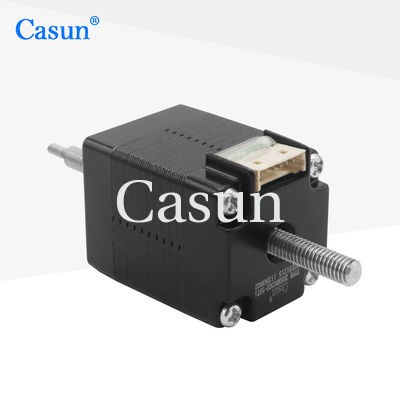

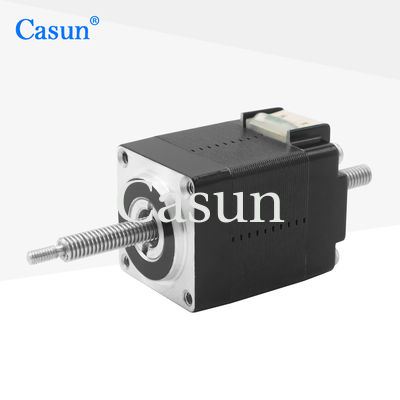

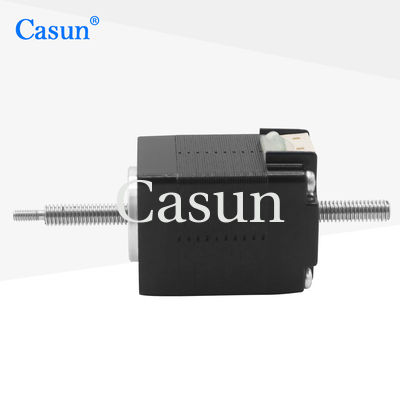

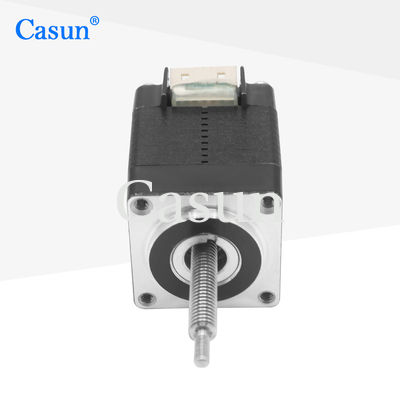

Sabit Olmayan Step Motor
>
|
|
| Menşe yeri | China |
| Marka adı | Casun |
| Sertifika | CE,ROHS,ISO |
| Model numarası | 20SHD0302-59T1 |
Nabız sinyali kontrolü ile karmaşık hareket yörüngelerini elde etmek kolaydır.
Düşük hızlarda bile, adımlı motorlar yüksek tork çıkışını koruyabilir, bu da onları güç ve doğruluk için yüksek gereksinimlere sahip durumlar için uygun hale getirir.
Özellikleri:
|
Üvey melek.
|
1.8 ° |
|
Çerçeve Boyutu
|
20 mm |
|
Aşama sayısı
|
2. aşama |
|
Rütbeli Akım
|
0.5Amp |
|
Durum Döner
|
15mN.m |
|
Direniş
|
5.1 ohm |
|
İndüktansa
|
1.5mH |
|
Rotor İnerti
|
2g-cm2 |
|
Motor ağırlığı
|
0.08kg |
|
Kurşun vida
|
Tr3.35X0.6096 |
|
Bağlantı
|
Bipolar |
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nem aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Çubuk Radial Oyunu:0.02Max. (450g yük)
Çubuk Aksyal Oyunu:0.08Max. (450g yük)
Maks. radyal kuvvet: 28N (flanştan 20mm)
Maks. eksenel kuvvet):10N
| Model | Durum Döner | Adım açısı | Motor Uzunluğu | Çubuk Türü | Rütbeli Akım |
| 42SHD4950 | 0.13N.m. | 1.8° | 20 mm | D Çubuk 20 mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34 mm | D Çubuk 20 mm | 0.4A |
| 42SHD0261 | 0.45N.m. | 1.8° | 40 mm | D Çubuk 20 mm | 1.68A |
| 42SHD4425 | 0.59N.m. | 1.8° | 48 mm | D Çubuk-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60 mm | D Çubuk-24mm | 2.1A |
| Vücut Uzunluğu | vida çapı | Çıkış | vida uzunluğu | ||
| 20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20-1000 mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
