Place of Origin | China |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 28SHD4301-19G |

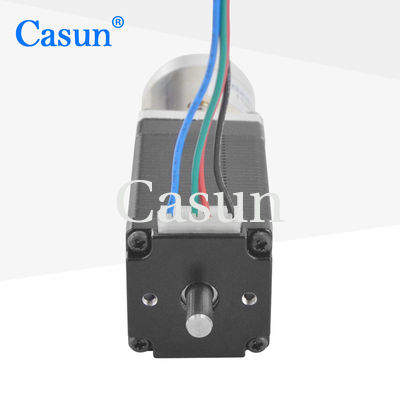

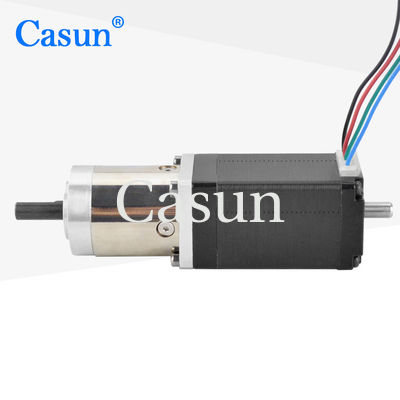

CASUN Stufe Stufe 28*28*40.5mm NEMA 11 Gired Stepper Motor 0.95A stepper motor 3.6V AR3 Açık Kaynaklı Robot
28*28*40.5mm Casun 0.95A Nema 11 Stepper Motorlu Gezegen Döviz Kutusu
Gezegenli vitesli mikro vitesli adım motor ve küçük vitesli adım motor 28*28*40.5mm NEMA 11
Farklı boyutlarda, 28 mm Hibrit Stepper Motor Serisi güçlü bir tutma tork sağlar.
Titremeyi azaltmak ve daha büyük bir adım çözünürlüğü elde etmek için, bir mikro adım sürücüsü ile kullanın.
Standart bir sürüm seçin veya özel olarak yapılandırılmış bir sürüm isteyin.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
28 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
0.95 A |
Durum Döner
|
100mN.m |
Direniş
|
3.8 om |
İndüktansa
|
2 mH |
Rotor İnerti
|
12g-cm2 |
Motor ağırlığı
|
0.25 kg. |
Düğüm azaltma oranı
|
19:1
|
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((Flanş'tan 12mm):≤80N
Max.Axisal Load:≤30N
Çapının radyal oynaması (Flanş'a yakın):≤0.06mm
Çubuk Aksyal Oyunu: ≤0.3mm
Karşı tepki:1.5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | % 90 | ||
5.18 | |||||
35 mm | 13.76 | % 80 | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | % 70 | |||
71 | |||||
99.5 | |||||
139 |
İndir
Eğer bizim temel motor ihtiyacınızı karşılayamazsa, bunu yapmak için motoru değiştirebiliriz.
Özel şaftlar, sarma parametreleri, kurulum ölçümleri, benzersiz özelliklere sahip kurşun teller, bağlantılar vb., özel içeriğin sadece birkaç örneğidir.
