Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD4419-5G |

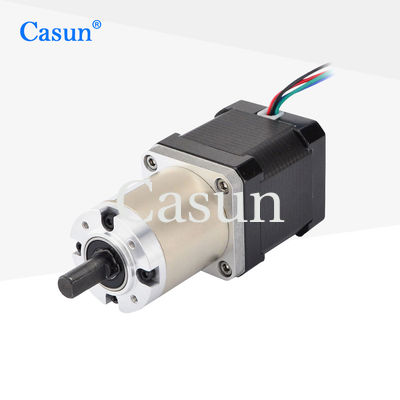

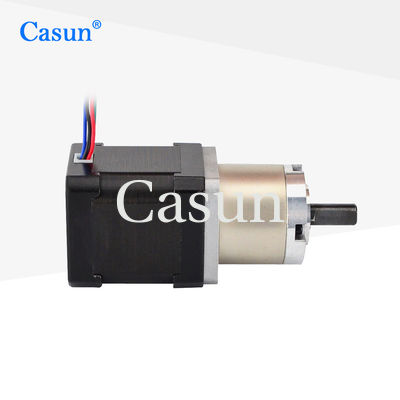

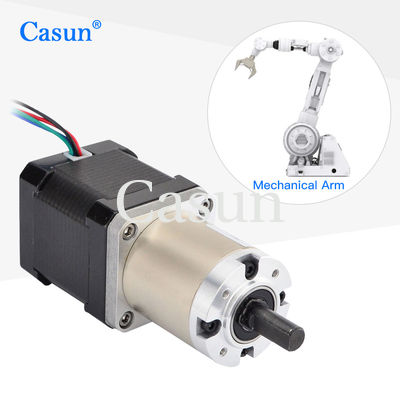

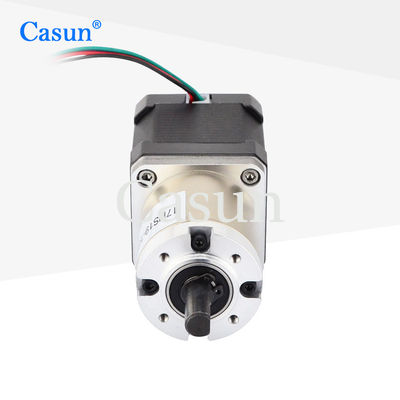

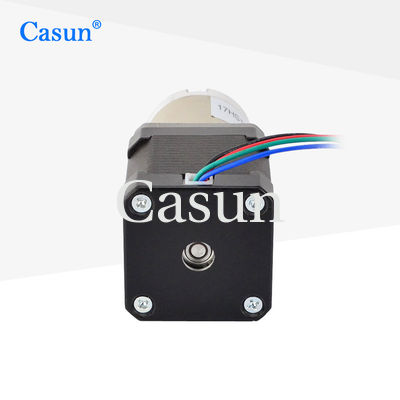

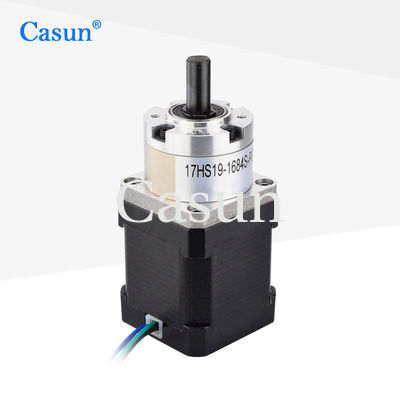

Nema 17 vites azaltıcı adımlı motor, 42x42x48mm 1.8 derece 2. faz, 440 mN.m.
Nema 17 Adımlı Motorlar 0.67 Amp Dc Motor Robot Geared Adımlı Motorlar için
42 mm'lik yavaşlama adım motoru, adım motorlarının ve azaltıcıların özelliklerini birleştirir.hassas konumlandırma kontrolünü sağlayan ve yüksek hassasiyetli konumlandırma gerektiren uygulamalar için uygundur.
Açık döngü kontrolü, konum geri bildirim ihtiyacını ortadan kaldırır ve böylece güç tüketimini azaltır.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
42 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
1.68 A |
Durum Döner
|
440 mN.m |
Direniş
|
1.65 mm. |
İndüktansa
|
2.8 mH |
Rotor İnerti
|
38 g-cm2 |
Motor ağırlığı
|
0.5 kg |
Düğüm azaltma oranı
|
5.18:1 |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nemlilik aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((Flanş'tan 12mm):≤80N
Max.Axisal Load:≤30N
Çapının radyal oynaması (Flanş'a yakın):≤0.06mm
Çubuk Aksyal Oyunu: ≤0.3mm
Karşı tepki:1.5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | % 90 | ||
5.18 | |||||
35 mm | 13.76 | % 80 | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | % 70 | |||
71 | |||||
99.5 | |||||
139 |
