Menşe yeri | ÇIN |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD4229-10PLH |

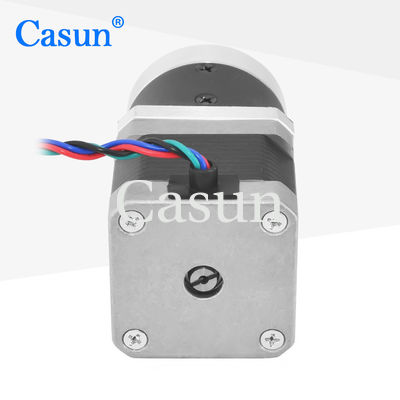

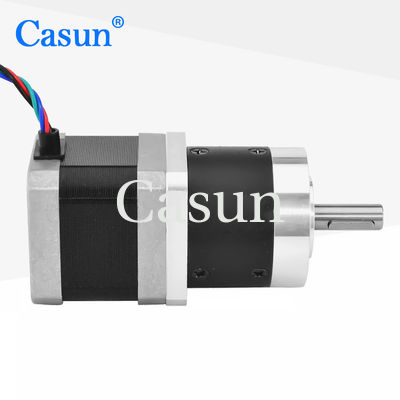

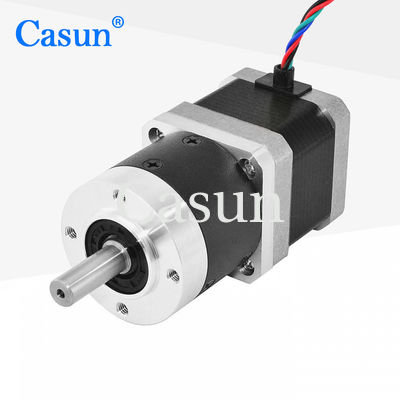

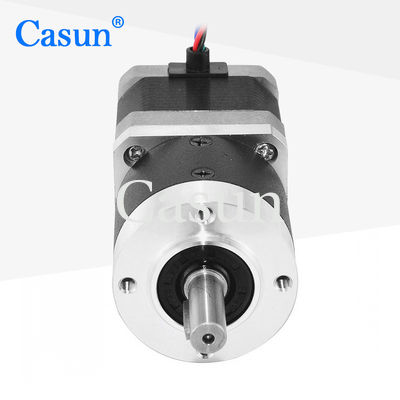

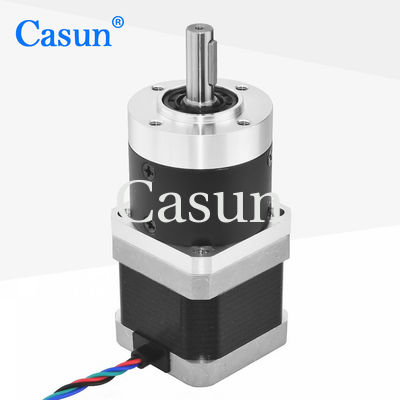

1.68A NEMA 17 Planetary Gearbox Stepper Motor 10:1 17HS15-1684S-HG10
NEMA 17 gezegen redüksiyonlu adımlı motor, gürültüyü ve titreşimi azaltan daha düzgün çalışma özelliklerine sahiptir.
Daha düşük dönme boşluğu ve daha yüksek tekrar konumlandırma doğruluğuna sahiptir.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
42 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
1.68 A |
Durum Döner
|
390 mN.m |
Direniş
|
1.65 ohm |
İndüktansa
|
3.2 mH |
Rotor İnerti
|
57 g-cm2 |
Motor ağırlığı
|
0.9kg |
Düğüm azaltma oranı
|
10:1 |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nem aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((12mm flensten):≤80N
Max.Axisal Load:≤30N
Çapının radyal oynaması (Flanş'a yakın):≤0.06mm
Aksa Çekimi: ≤0.3mm
Karşı tepki:1.5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | % 90 | ||
5.18 | |||||
35 mm | 13.76 | % 80 | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | % 70 | |||
71 | |||||
99.5 | |||||
139 |
