Menşe yeri | Çin |
Marka adı | Casun |
Sertifika | CE,ROHS,ISO |
Model numarası | 42SHD0244-5PLE-PSM42 |

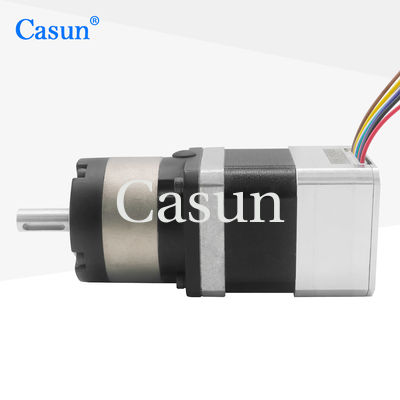

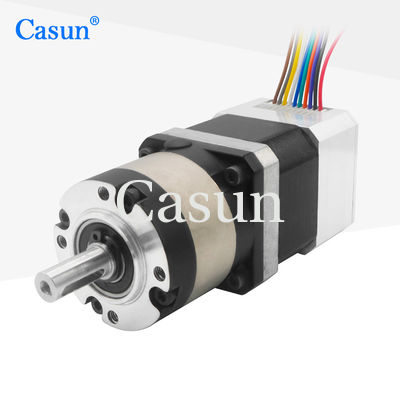

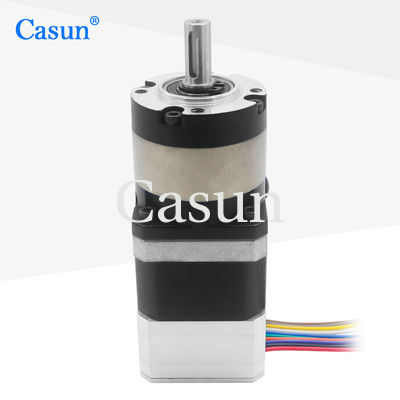

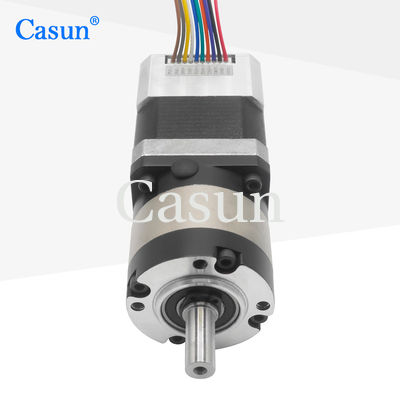

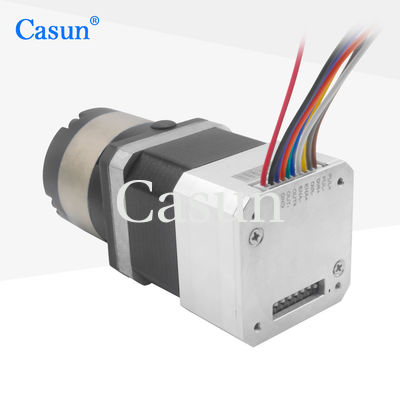

Kodlayıcı, motorun kapalı döngü kontrol sisteminde daha hassas bir hareket kontrolü elde etmesini sağlayan hassas konum ve hız geri bildirimi sağlar.
Adımlı motor ve redüktör kombinasyonu yüksek hassasiyetli hareket kontrolü sağlar.
Özellikleri:
Üvey melek.
|
1.8 ° |
Çerçeve Boyutu
|
42 mm |
Aşama sayısı
|
2. aşama |
Rütbeli Akım
|
2.0 A |
Durum Döner
|
450 mN.m |
Direniş
|
1.1 ohm |
İndüktansa
|
2.6 mH |
Rotor İnerti
|
57 g-cm2 |
Motor ağırlığı
|
0.6kg |
Düğüm azaltma oranı
|
5:1 |
Bağlantı
|
Bipolar |
Motor
Adım açısı: 1.8°
En yüksek sıcaklık: en fazla 80°C
Çevre sıcaklığı: -20 °C - 50 °C
Depolama sıcaklığı: -20 °C - 100 °C
Nem aralığı (%):% 85 veya daha az, yoğunlaşmayan
Mıknatıs tel yalıtımı:B sınıfı 130°C
İzolasyon Direnci: 500 VDC'de 100M Ohm
Dielektrik Gücü: 1 dakika boyunca 500 VDC
Düğme Kutusu
Ev malzemesi:Metal
Çıktıdaki rulman:Kuplu rulmanlar
Max.Radial Load ((12mm flensten):≤80N
Max.Axisal Load:≤30N
Çapının radyal oynaması (Flanş'a yakın):≤0.06mm
Aksa Çekimi: ≤0.3mm
Karşı tepki:1.5°
Motor Uzunluğu | Düğüm Kutusu Uzunluğu | Raio | Verimlilik | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | % 90 | ||
5.18 | |||||
35 mm | 13.76 | % 80 | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | % 70 | |||
71 | |||||
99.5 | |||||
139 |
